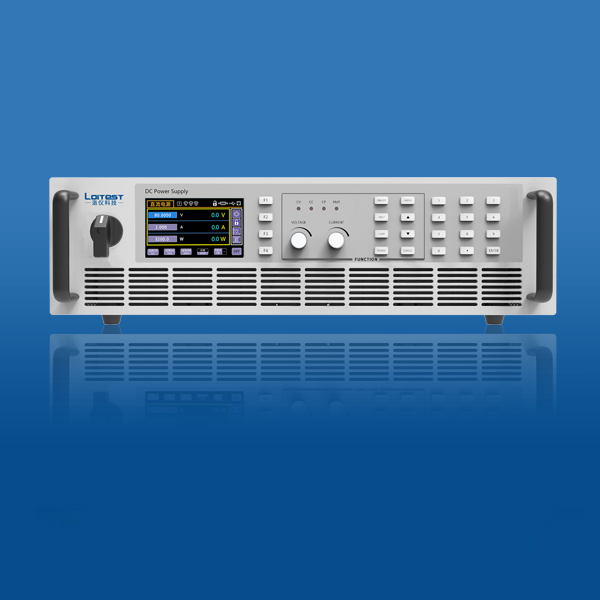

PDS 2000EB系列可編程直流電源可提供5KW～36KW 的功率輸出，電壓范圍80V～2250V，單機電流可達1020A。具有功率密度高、低紋波噪聲、動態響應速度快、長時間工作可靠性高等特點。
主要特點:
■ 電壓范圍：0-2250V可選
■ 電流范圍：0-1020A可選
■ 功率范圍：0-36KW可選，支持并聯擴展至更大功率
■ 效率高達90%
■ 支持多種模式，電源CV、CC、CP模式
■ 快速的瞬態響應能力
■ 靈活的操作界面，方便用戶操作
■ 靈活、強大的序列測試功能
■ 高精度/高穩定性
■ 低紋波和低噪音
■ 主從控制功能
■ 通訊接口可配RS485+LAN或RS232+LAN
■ 支持OVP,OCP,OPP,OTP保護,支持SENSE端子反接保護
■ 可存儲/調用儀器的設置
■ 智能溫控風扇制冷，降低噪音
■ 內置控制界面，支持SCPI指令語言
■ 具備模擬控制接口，通過外部模擬接口單獨控制電源輸出
顯示與控制
PDS 2000EB系列可編程直流電源的設定值、實際值與狀態都能同一時間清晰顯示于屏幕上，讓用戶一覽無遺。所有輸出參數的監控功能有助于減少測試設備，且?guī)缀醪恍枰惭b外部的監控硬件與軟件。產品支持面板編輯，與控制面板上的按鍵及旋鈕，結合操作，可以給用戶帶來簡單快捷的使用體驗。
級聯功能?
PDS 2000EB系列直流電源可單獨使用，也可采用主從機并聯功能，最大程度發揮產品使用靈活性。采用特定均流設計功能，確保每個電源模塊均流平衡，保證產品輸出的一致性。當有更大功率需求，可選擇相同規格電源并聯多個電源以組成一個更大功率的主電源系統。其電源系統的搭建快速而有彈性，并聯之后的電源仍能達到單機電源的標準和操作便捷性。
寬范圍輸出
PDS 2000F直流電源均具有真正的寬范圍功能，也稱為“自動量程電源”，與標準電源的矩形輸出相比，自動量程電源能夠在不超出最大額定功率的情況下，以更多電壓對應更多電流，即在較小電流時自動調整為高電壓，而在電壓較低時調整輸出較大電流。僅用一臺電源即可完成更多場合的測試，滿足更廣泛的測試要求，大幅降低實驗室或自動化測試系統中電源成本及占用空間。
保護功能
可設定過壓保護極限值(OVP)、以及過流保護極限值(OCP)與過功率保護極限值(OPP)。一旦因誤操作超過了這三個極限值中的一個，直流輸出會立即切斷，在顯示器和接口端還會發出報警狀態信號。
函數發生器
本系列所有型號都具有一可形成如下典型函數的真實函數發生器，并能將它們應用于輸出電壓或輸出電流上。發生器可通過前面板設置，或經某一數字接口遠程配置。預設函數會為用戶提供所有必須的參數，如Y偏差值，時間、頻率或幅度，一套完整的配置參數。
|
型? 號 |
PDS 2080-170EB |
PDS 2080-340EB |
PDS 2080-510EB |
PDS 2300-75EB |
PDS 2300-150EB |
PDS 2300-225EB |
|
|
AC 輸入 |
相數 |
三相三線+接地 |
|||||
|
電壓/頻率 |
380V AC ±10%，47~63Hz |
||||||
|
功率因數 |
≥0.99 |
||||||
|
DC 輸出 |
電壓 |
0~80V |
0~80V |
0~80V |
0~300V |
0~300V |
0~300V |
|
電流 |
0~170A |
0~340A |
0~510A |
0~75A |
0~150A |
0~225A |
|
|
功率 |
0~5kW |
0~10kW |
0~15kW |
0~6kW |
0~12kW |
0~18kW |
|
|
效率 |
≤93% |
||||||
|
編程精度 |
電壓 |
≤±(0.05%+0.04%FS) |
|||||
|
電流 |
≤±(0.15%+0.1%FS) |
||||||
|
功率 |
≤±0.8%FS |
||||||
|
回讀精度 |
電壓 |
≤±(0.05%+0.04%FS) |
|||||
|
電流 |
≤±(0.15%+0.1%FS) |
||||||
|
功率 |
≤±0.8%FS |
||||||
|
紋波 及噪聲 |
RMS(20Hz-300KHz) |
15mVrms |
15mVrms |
15mVrms |
40mVrms |
40mVrms |
40mVrms |
|
P-P(20Hz-20MHz) |
200mVpp |
200mVpp |
200mVpp |
200mVpp |
200mVpp |
200mVpp |
|
|
源效應 |
電壓 |
≤ 0.02%FS(±10%△UAC輸入) |
|||||
|
電流 |
≤ 0.05%FS(±10%△UAC輸入) |
||||||
|
負載效應 |
電壓 |
≤ 0.05%FS(0-100%的負載調整率) |
|||||
|
電流 |
≤ 0.15%FS(0-100%△UDC的負載調整率) |
||||||
|
模擬接口 |
規格 |
內置15-針D-Sub母插，電隔離 |
|||||
|
信號范圍 |
0~5V或0~10V(可切換) |
||||||
|
U/I/P精確度 |
0~10V:≤0.2%FS；0~5V:≤0.2%FS |
||||||
|
動態回應 時間 |
負載調整需時 |
≤2ms(負載從10%-100%調整) |
|||||
|
輸出電壓上升時間 |
50ms(10%-90%滿量程) |
||||||
|
保護功能 |
OTP、OVP、OCP、OPP、PF |
||||||
|
通訊接口 |
RS485+LAN或RS232+LAN |
||||||
|
并聯操作 |
通過真實主-從操作，可連接多達10臺產品(經共享總線) |
||||||
|
工作環境 |
工作溫度：0~50℃；環境：<80%，無凝露，海拔：<2000m；存儲溫度：-20~50℃ |
||||||
|
隔離耐壓 |
1000VDC(輸出對大地) |
||||||
|
尺寸(W*D*H) |
482mm*660mm*132mm |
||||||
|
重量 |
25Kg |
35Kg |
45Kg |
25Kg |
35Kg |
45Kg |
|
|
型? 號 |
PDS 2500-40EB |
PDS 2500-80EB |
PDS 2500-120EB |
PDS 2800-25EB |
PDS 2800-50EB |
PDS 2800-75EB |
|
|
AC 輸入 |
相數 |
三相三線+接地 |
|||||
|
電壓/頻率 |
380V AC ±10%，47~63Hz |
||||||
|
功率因數 |
≥0.99 |
||||||
|
DC 輸出 |
電壓 |
0~500V |
0~500V |
0~500V |
0~800V |
0~800V |
0~800V |
|
電流 |
0~40A |
0~80A |
0~120A |
0~25A |
0~50A |
0~75A |
|
|
功率 |
0~6kW |
0~12kW |
0~18kW |
0~6kW |
0~12kW |
0~18kW |
|
|
效率 |
≤93% |
||||||
|
編程精度 |
電壓 |
≤±(0.05%+0.04%FS) |
|||||
|
電流 |
≤±(0.15%+0.1%FS) |
||||||
|
功率 |
≤±0.8%FS |
||||||
|
回讀精度 |
電壓 |
≤±(0.05%+0.04%FS) |
|||||
|
電流 |
≤±(0.15%+0.1%FS) |
||||||
|
功率 |
≤±0.8%FS |
||||||
|
紋波 及噪聲 |
RMS(20Hz-300KHz) |
50mVrms |
50mVrms |
50mVrms |
75mVrms |
75mVrms |
75mVrms |
|
P-P(20Hz-20MHz) |
350mVpp |
350mVpp |
350mVpp |
550mVpp |
550mVpp |
550mVpp |
|
|
源效應 |
電壓 |
≤ 0.02%FS(±10%△UAC輸入) |
|||||
|
電流 |
≤ 0.05%FS(±10%△UAC輸入) |
||||||
|
負載效應 |
電壓 |
≤ 0.05%FS(0-100%的負載調整率) |
|||||
|
電流 |
≤ 0.15%FS(0-100%△UDC的負載調整率) |
||||||
|
模擬接口 |
規格 |
內置15-針D-Sub母插，電隔離 |
|||||
|
信號范圍 |
0~5V或0~10V(可切換) |
||||||
|
U/I/P精確度 |
0~10V:≤0.2%FS；0~5V:≤0.2%FS |
||||||
|
動態回應 時間 |
負載調整需時 |
≤2ms(負載從10%-100%調整) |
|||||
|
輸出電壓上升時間 |
50ms(10%-90%滿量程) |
||||||
|
保護功能 |
OTP、OVP、OCP、OPP、PF |
||||||
|
通訊接口 |
RS485+LAN或RS232+LAN |
||||||
|
并聯操作 |
通過真實主-從操作，可連接多達10臺產品(經共享總線) |
||||||
|
工作環境 |
工作溫度：0~50℃；環境：<80%，無凝露，海拔：<2000m；存儲溫度：-20~50℃ |
||||||
|
隔離耐壓 |
1000VDC(輸出對大地) |
||||||
|
尺寸(W*D*H) |
482mm*660mm*132mm |
||||||
|
重量 |
25Kg |
35Kg |
45Kg |
25Kg |
35Kg |
45Kg |
|
|
型? 號 |
PDS 21000-15EB |
PDS 21000-30EB |
PDS 21000-45EB |
PDS 21500-25EB |
PDS 21500-40EB |
PDS 22250-45EB |
|
|
AC 輸入 |
相數 |
三相三線+接地 |
|||||
|
電壓/頻率 |
380V AC ±10%，47~63Hz |
||||||
|
功率因數 |
≥0.99 |
||||||
|
DC 輸出 |
電壓 |
0~1000V |
0~1000V |
0~1000V |
0~1500V |
0~1500V |
0~2250V |
|
電流 |
0~15A |
0~30A |
0~45A |
0~25A |
0~40A |
0~45A |
|
|
功率 |
0~6kW |
0~12kW |
0~18kW |
0~12kW |
0~18kW |
0~18kW |
|
|
效率 |
≤93% |
||||||
|
編程精度 |
電壓 |
≤±(0.05%+0.04%FS) |
|||||
|
電流 |
≤±(0.15%+0.1%FS) |
||||||
|
功率 |
≤±0.8%FS |
||||||
|
回讀精度 |
電壓 |
≤±(0.05%+0.04%FS) |
|||||
|
電流 |
≤±(0.15%+0.1%FS) |
||||||
|
功率 |
≤±0.8%FS |
||||||
|
紋波 及噪聲 |
RMS(20Hz-300KHz) |
100mVrms |
100mVrms |
100mVrms |
150mVrms |
150mVrms |
225mVrms |
|
P-P(20Hz-20MHz) |
850mVpp |
850mVpp |
850mVpp |
1100mVpp |
1100mVpp |
1650mVpp |
|
|
源效應 |
電壓 |
≤ 0.02%FS(±10%△UAC輸入) |
|||||
|
電流 |
≤ 0.05%FS(±10%△UAC輸入) |
||||||
|
負載效應 |
電壓 |
≤ 0.05%FS(0-100%的負載調整率) |
|||||
|
電流 |
≤ 0.15%FS(0-100%△UDC的負載調整率) |
||||||
|
模擬接口 |
規格 |
內置15-針D-Sub母插，電隔離 |
|||||
|
信號范圍 |
0~5V或0~10V(可切換) |
||||||
|
U/I/P精確度 |
0~10V:≤0.2%FS；0~5V:≤0.2%FS |
||||||
|
動態回應 時間 |
負載調整需時 |
≤2ms(負載從10%-100%調整) |
|||||
|
輸出電壓上升時間 |
50ms(10%-90%滿量程) |
||||||
|
保護功能 |
OTP、OVP、OCP、OPP、PF |
||||||
|
通訊接口 |
RS485+LAN或RS232+LAN |
||||||
|
并聯操作 |
通過真實主-從操作，可連接多達10臺產品(經共享總線) |
||||||
|
工作環境 |
工作溫度：0~50℃；環境：<80%，無凝露，海拔：<2000m；存儲溫度：-20~50℃ |
||||||
|
隔離耐壓 |
1000VDC(輸出對大地) |
||||||
|
尺寸(W*D*H) |
482mm*660mm*132mm |
||||||
|
重量 |
25Kg |
35Kg |
45Kg |
25Kg |
35Kg |
45Kg |
|
|
產品型號 |
電壓范圍 |
電流范圍 |
功率范圍 |
體積 |
|
PDS 2080-170EB |
0…80V |
0…170A |
0…5KW |
3U |
|
PDS 2080-340EB |
0…80V |
0…340A |
0…10KW |
3U |
|
PDS 2080-510EB |
0…80V |
0…510A |
0…15KW |
3U |
|
PDS 2200-70EB |
0…200V |
0…70A |
0…6KW |
3U |
|
PDS 2200-140EB |
0…200V |
0…140A |
0…12KW |
3U |
|
PDS 2200-210EB |
0…200V |
0…210A |
0…18KW |
3U |
|
PDS 2200-420EB |
0…200V |
0…420A |
0…36KW |
6U |
|
PDS 2300-75EB |
0…300V |
0…75A |
0…6KW |
3U |
|
PDS 2300-150EB |
0…300V |
0…150A |
0…12KW |
3U |
|
PDS 2300-225EB |
0…300V |
0…225A |
0…18KW |
3U |
|
PDS 2300-450EB |
0…300V |
0…450A |
0…36KW |
6U |
|
PDS 2500-40EB |
0…500V |
0…40A |
0…6KW |
3U |
|
PDS 2500-80EB |
0…500V |
0…80A |
0…12KW |
3U |
|
PDS 2500-120EB |
0…500V |
0…120A |
0…18KW |
3U |
|
PDS 2500-240EB |
0…500V |
0…240A |
0…36KW |
6U |
|
PDS 2800-25EB |
0…800V |
0…25A |
0…6KW |
3U |
|
PDS 2800-50EB |
0…800V |
0…50A |
0…12KW |
3U |
|
PDS 2800-75EB |
0…800V |
0…75A |
0…18KW |
3U |
|
PDS 2800-150EB |
0…800V |
0…150A |
0…36KW |
6U |
|
PDS 21000-15EB |
0…1000V |
0…15A |
0…6KW |
3U |
|
PDS 21000-30EB |
0…1000V |
0…30A |
0…12KW |
3U |
|
PDS 21000-45EB |
0…1000V |
0…45A |
0…18KW |
3U |
|
PDS 21000-90EB |
0…1000V |
0…90A |
0…36KW |
6U |
|
PDS 21500-25EB |
0…1500V |
0…25A |
0…12KW |
3U |
|
PDS 21500-40EB |
0…1500V |
0…40A |
0…18KW |
3U |
|
PDS 21500-80EB |
0…1500V |
0…80A |
0…36KW |
6U |
|
PDS 22250-25EB |
0…2250V |
0…25A |
0…18KW |
3U |
|
PDS 22250-50EB |
0…2250V |
0…50A |
0…36KW |
6U |
選配件
一體式機柜系統： |
■ 結構：標準機柜系統，包含機械件主體、電網連接插頭、急停開關、銅條及主從連線。機柜內布線合理，達到可以開機工作的狀態；機柜內部布置電源線的接入與接出端子，系統組裝完成之后，進行測試，連通上位就可以進行工作。
■ 機柜類型：24U, 36U 或 42U 一體式機柜系統（交鑰匙系統） ■ 機柜尺寸：24U 寬620*深1000*高1200mm |
AC電源輸入線： |
■ 規格：5M、10M、15M、20M
■ 型號命名：EN6-505 |
正負輸出硅膠軟線： |
■ 規格：（2M）：40A、60A、80A、100A、150A、200A、300A、400A、510A、600A
■ 型號命名：EU2-60 |
正負輸出編織線： |
■ 規格：（2M）：300A、500A、600A、1000A、1500A、2000A
■ 型號命名：EU2K-300 |
專用周轉箱：箱.png) |
■ 規格：?1U、?2U、1U、2U、3U、4U等
■ 型號命名：E-NU |
