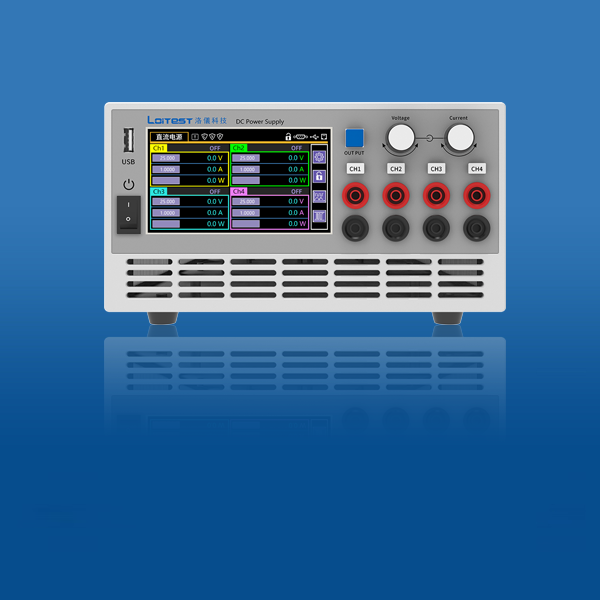

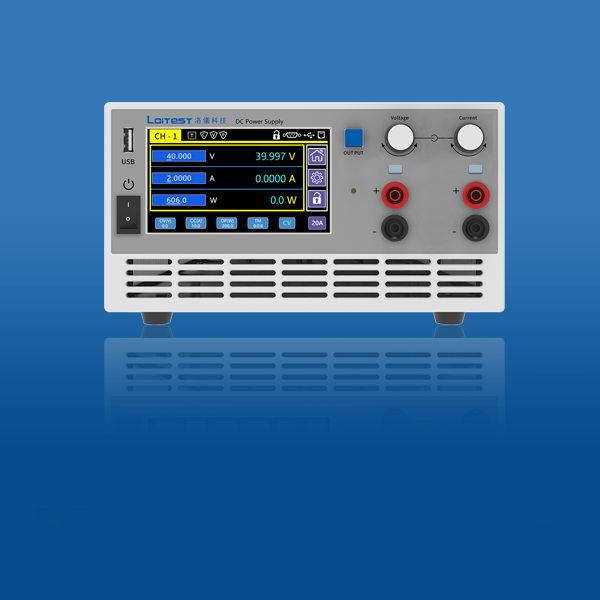

PDS 3000M 系列多通道高精度直流電源可達到4通道同時輸出，通過編程軟件控制電源的每個通道輸出不同的功率，簡化使用的操作過程，適用于批量復雜測試環境下對直流源的要求。本電源所有通道輸出功率可靈活調整，每個通道最大高達 200W。每通道均可獨立設置參數和測試，恒壓 CV/恒流 CC 模式優先可設。電源采用 19“標準機架設計，方便用戶集成到遠程控制的實驗室應用與測試系統中，滿足不同客戶的各種需求。
主要特點:
■ 通道數： 2-4通道輸出
■ 電壓范圍：每通道最大電壓0~150V可選
■ 電流范圍：每通道最大電流0~20A可選
■ 功率范圍：每通道最大功率均為600W
■ 所有通道的電壓范圍相同，均可獨立操作
■ 恒電壓和恒電流模式輸出
■ 所有通道均具備防過載保護
■ 所有通道之間均采用隔離模式
■ 帶按鈕與藍色顯示器的控制面板
■ 可同時顯示實際值與設定值、狀態與報警
■ 可實現電腦自動調節每一路的電壓電流
■ 遠程感測功能
■ 通訊接口：USB/LAN /RS485
■ 多種保護功能（OVP, OCP, OPP, OTP）
顯示與控制
PDS 3000M系列直流電源的設定值、實際值與狀態都能同一時間清晰顯示于屏幕上，讓用戶一覽無遺。所有輸出參數的監控功能有助于減少測試設備，且?guī)缀醪恍枰惭b外部的監控硬件與軟件。產品支持面板編輯，與控制面板上的按鍵及旋鈕，結合操作，可以給用戶帶來簡單快捷的使用體驗。
序列測試功能
序列測試功能允許用戶設置一系列的電壓、電流、功率及時間，并且自動的以設置的規則輸出，能更好的滿足用戶對被測器件進行上電和下電測試，靈活編程上電時序以及斜率，實現老化、測試及任意波等應用。本電源最多可有20個序列組合，每個序列組合中包含16個序列，可選擇S1-S100中任意序列進行組合輸出。
通道數
PDS 3000M系列多通道高精度直流電源在提供高效率的同時保障電源的低紋波低噪聲以及高精度輸出。本電源最多4個通道，所有通道輸出功率可靈活調整，輸出時序可編程控制。單通道功率最大高達600W,每通道可以獨立設置參數和測試非常適用于實驗室和測試系統的多通道測試。
保護功能
PDS 3000M 系列多通道高精度直流電源在提供高效率的同時保障電源的低紋波低噪聲以及高精度輸出，且具有多種保護功能（OVP, OCP, OPP, OTP）。非常適用于實驗室和測試系統的多通道測試。高分辨率觸摸操作，主頁屏幕可清晰展示所有通道的數據，并且可以選擇任一通道進入大屏顯示界面，訪問所有功能和設置，操作更加便捷簡單。
函數發生器功能
PDS 3000M系列直流電源具有函數發生器功能，其可以控制電源輸出階躍、矩形、正弦及自定義電池序列等波形，方便各種電氣參數測試及電源瞬變仿真，具體波形如下圖：
|
技術參數 |
PDS 3030-20MA2 PDS 3030-20MA3 PDS 3030-20MA4 |
PDS 3060-20MA2 PDS 3060-20MA3 PDS 3060-20MA4 |
PDS 3080-15MA2 PDS 3080-15MA3 PDS 3080-15MA4 |
PDS 3150-08MA2 PDS 3150-08MA3 PDS 3150-08MA4 |
|
|
交流輸入 |
|||||
|
電壓范圍 |
180V~270VAC |
||||
|
頻率范圍 |
45-65Hz |
||||
|
功率因素 |
≈0.99 |
||||
|
通道數 |
后綴2表示2通道；后綴3表示3通道；后綴4表示4通道 |
||||
|
直流輸出 |
|||||
|
電壓范圍 |
0～30V/CH |
0～60V/CH |
0～80V/CH |
0～150V/CH |
|
|
電流范圍 |
0～20A/CH |
0～20A/CH |
0～15A/CH |
0～8A/CH |
|
|
功率范圍 |
0～200W/CH |
0～200W/CH |
0～200W/CH |
0～200W/CH |
|
|
過壓保護范圍 |
最大額定電壓110% |
||||
|
過流保護范圍 |
最大額定電流110% |
||||
|
過功率保護范圍 |
最大額定功率110% |
||||
|
電壓參數 |
|||||
|
調整范圍 |
0～100%（額定最大電壓） |
||||
|
精確度（23℃±5℃條件下） |
≤0.03%F.S |
||||
|
顯示器精確度 |
≤0.05%+0.05%F.S |
||||
|
顯示器分辨率 |
0.001V |
||||
|
上升時間（負載從10%-90%） |
≤30ms |
||||
|
下降時間（100%滿負載） |
≤80ms |
||||
|
放電時間 |
＜10s |
||||
|
電流參數 |
|||||
|
調整范圍 |
0～100%（額定最大電流） |
||||
|
精確度（23℃±5℃條件下） |
≤0.05%F.S |
||||
|
顯示器精確度 |
≤0.1%F.S |
||||
|
顯示器分辨率 |
0.0001A |
||||
|
功率參數 |
|||||
|
調整范圍 |
0～Pmax（額定最大功率） |
||||
|
精確度（23℃±5℃條件下） |
≤1%F.S |
||||
|
顯示器精確度 |
≤1.2%F.S |
||||
|
顯示器分辨率 |
0.01W |
||||
|
效率1) |
≈82% |
||||
|
技術參數 |
PDS 3030-20MB2 PDS 3030-20MB3 PDS 3030-20MB4 |
PDS 3060-20MB2 PDS 3060-20MB3 PDS 3060-20MB4 |
PDS 3080-15MB2 PDS 3080-15MB3 PDS 3080-15MB4 |
PDS 3150-08MB2 PDS 3150-08MB3 PDS 3150-08MB4 |
|
|
交流輸入 |
|||||
|
電壓范圍 |
180V~270VAC |
||||
|
頻率范圍 |
45-65Hz |
||||
|
功率因素 |
≈0.99 |
||||
|
通道數 |
后綴2表示2通道；后綴3表示3通道；后綴4表示4通道 |
||||
|
直流輸出 |
|||||
|
電壓范圍 |
0～30V/CH |
0～60V/CH |
0～80V/CH |
0～150V/CH |
|
|
電流范圍 |
0～20A/CH |
0～20A/CH |
0～15A/CH |
0～8A/CH |
|
|
功率范圍 |
0～400W/CH |
0～400W/CH |
0～400W/CH |
0～400W/CH |
|
|
過壓保護范圍 |
最大額定電壓110% |
||||
|
過流保護范圍 |
最大額定電流110% |
||||
|
過功率保護范圍 |
最大額定功率110% |
||||
|
電壓參數 |
|||||
|
調整范圍 |
0～100%（額定最大電壓） |
||||
|
精確度（23℃±5℃條件下） |
≤0.03%F.S |
||||
|
顯示器精確度 |
≤0.05%+0.05%F.S |
||||
|
顯示器分辨率 |
0.001V |
||||
|
上升時間（負載從10%-90%） |
≤30ms |
||||
|
下降時間（100%滿負載） |
≤80ms |
||||
|
放電時間 |
＜10s |
||||
|
電流參數 |
|||||
|
調整范圍 |
0～100%（額定最大電流） |
||||
|
精確度（23℃±5℃條件下） |
≤0.05%F.S |
||||
|
顯示器精確度 |
≤0.1%F.S |
||||
|
顯示器分辨率 |
0.0001A |
||||
|
功率參數 |
|||||
|
調整范圍 |
0～Pmax（額定最大功率） |
||||
|
精確度（23℃±5℃條件下） |
≤1%F.S |
||||
|
顯示器精確度 |
≤1.2%F.S |
||||
|
顯示器分辨率 |
0.01W |
||||
|
效率1) |
≈82% |
||||
|
技術參數 |
PDS 3030-20MC2 PDS 3030-20MC3 PDS 3030-20MC4 |
PDS 3060-20MC2 PDS 3060-20MC3 PDS 3060-20MC4 |
PDS 3080-15MC2 PDS 3080-15MC3 PDS 3080-15MC4 |
PDS 3150-08MC2 PDS 3150-08MC3 PDS 3150-08MC4 |
|
|
交流輸入 |
|||||
|
電壓范圍 |
180V~270VAC |
||||
|
頻率范圍 |
45-65Hz |
||||
|
功率因素 |
≈0.99 |
||||
|
通道數 |
后綴2表示2通道；后綴3表示3通道；后綴4表示4通道 |
||||
|
直流輸出 |
|||||
|
電壓范圍 |
0～30V/CH |
0～60V/CH |
0～80V/CH |
0～150V/CH |
|
|
電流范圍 |
0～20A/CH |
0～20A/CH |
0～15A/CH |
0～8A/CH |
|
|
功率范圍 |
0～600W/CH |
0～600W/CH |
0～600W/CH |
0～600W/CH |
|
|
過壓保護范圍 |
最大額定電壓110% |
||||
|
過流保護范圍 |
最大額定電流110% |
||||
|
過功率保護范圍 |
最大額定功率110% |
||||
|
電壓參數 |
|||||
|
調整范圍 |
0～100%（額定最大電壓） |
||||
|
精確度（23℃±5℃條件下） |
≤0.03%F.S |
||||
|
顯示器精確度 |
≤0.05%+0.05%F.S |
||||
|
顯示器分辨率 |
0.001V |
||||
|
上升時間（負載從10%-90%） |
≤30ms |
||||
|
下降時間（100%滿負載） |
≤80ms |
||||
|
放電時間 |
＜10s |
||||
|
電流參數 |
|||||
|
調整范圍 |
0～100%（額定最大電流） |
||||
|
精確度（23℃±5℃條件下） |
≤0.05%F.S |
||||
|
顯示器精確度 |
≤0.1%F.S |
||||
|
顯示器分辨率 |
0.0001A |
||||
|
功率參數 |
|||||
|
調整范圍 |
0～Pmax（額定最大功率） |
||||
|
精確度（23℃±5℃條件下） |
≤1%F.S |
||||
|
顯示器精確度 |
≤1.2%F.S |
||||
|
顯示器分辨率 |
0.01W |
||||
|
效率1) |
≈82% |
||||
1)100%輸入電壓與100%功率時的典型值
|
其他參數 |
|
|
輸入對外殼 |
2500V DC |
|
輸入對輸出 |
2500V DC |
|
保護功能 |
OVP/OCP/OPP/OTP |
|
數字接口 |
RS-232/RS-485 |
|
并聯操作 |
NO |
|
串聯操作 |
NO |
|
主從控制 |
NO |
|
制冷方式 |
風冷 |
|
工作溫度 |
0-50℃ |
|
儲存溫度 |
-20℃～60℃ |
|
相對濕度 |
＜80%（無凝露） |
|
使用高度 |
＜2000m |
|
產品重量 |
10kg~15kg |
|
產品尺寸(寬x高x深) |
220mm x 110mm x 510mm（不含把手） |
|
備注：以上數據測試條件為環境溫度0～45℃，濕度＜80%（無凝露），開機30分鐘后，以2%～100%額定輸出電壓、1%～100%額定輸出電流，補償點為輸出端子，于輸出端子測得平均數據。 |
|
|
產品型號 |
電壓范圍 |
電流范圍 |
功率范圍 |
通道數 |
|
PDS 3030-20MA2 |
0…30V/CH |
0…20A/CH |
0…200W/CH |
2通道 |
|
PDS 3050-15MA2 |
0…50V/CH |
0…15A/CH |
0…200W/CH |
2通道 |
|
PDS 3060-20MA2 |
0…60V/CH |
0…20A/CH |
0…200W/CH |
2通道 |
|
PDS 3080-15MA2 |
0…80V /CH |
0…15A /CH |
0…200W/CH |
2通道 |
|
PDS 3150-08MA2 |
0…150V /CH |
0…8A /CH |
0…200W/CH |
2通道 |
|
PDS 3030-20MB2 |
0…30V/CH |
0…20A/CH |
0…400W/CH |
2通道 |
|
PDS 3060-20MB2 |
0…60V/CH |
0…20A/CH |
0…400W/CH |
2通道 |
|
PDS 3080-15MB2 |
0…80V /CH |
0…15A /CH |
0…400W/CH |
2通道 |
|
PDS 3150-08MB2 |
0…150V /CH |
0…8A /CH |
0…400W/CH |
2通道 |
|
PDS 3030-20MC2 |
0…30V/CH |
0…20A/CH |
0…600W/CH |
2通道 |
|
PDS 3060-20MC2 |
0…60V/CH |
0…20A/CH |
0…600W/CH |
2通道 |
|
PDS 3080-15MC2 |
0…80V /CH |
0…15A /CH |
0…600W/CH |
2通道 |
|
PDS 3150-08MC2 |
0…150V /CH |
0…8A /CH |
0…600W/CH |
2通道 |
|
PDS 3030-20MA3 |
0…30V/CH |
0…20A/CH |
0…200W/CH |
3通道 |
|
PDS 3050-15MA3 |
0…50V/CH |
0…15A/CH |
0…200W/CH |
3通道 |
|
PDS 3060-20MA3 |
0…60V/CH |
0…20A/CH |
0…200W/CH |
3通道 |
|
PDS 3080-15MA3 |
0…80V /CH |
0…15A /CH |
0…200W/CH |
3通道 |
|
PDS 3150-08MA3 |
0…150V /CH |
0…8A /CH |
0…200W/CH |
3通道 |
|
PDS 3030-20MB3 |
0…30V/CH |
0…20A/CH |
0…400W/CH |
3通道 |
|
PDS 3060-20MB3 |
0…60V/CH |
0…20A/CH |
0…400W/CH |
3通道 |
|
PDS 3080-15MB3 |
0…80V /CH |
0…15A /CH |
0…400W/CH |
3通道 |
|
PDS 3150-08MB3 |
0…150V /CH |
0…8A /CH |
0…400W/CH |
3通道 |
|
PDS 3030-20MC3 |
0…30V/CH |
0…20A/CH |
0…600W/CH |
3通道 |
|
PDS 3060-20MC3 |
0…60V/CH |
0…20A/CH |
0…600W/CH |
3通道 |
|
PDS 3080-15MC3 |
0…80V /CH |
0…15A /CH |
0…600W/CH |
3通道 |
|
PDS 3150-08MC3 |
0…150V /CH |
0…8A /CH |
0…600W/CH |
3通道 |
|
PDS 3030-20MA4 |
0…30V/CH |
0…20A/CH |
0…200W/CH |
4通道 |
|
PDS 3050-15MA4 |
0…50V/CH |
0…15A/CH |
0…200W/CH |
4通道 |
|
PDS 3060-20MA4 |
0…60V/CH |
0…20A/CH |
0…200W/CH |
4通道 |
|
PDS 3080-15MA4 |
0…80V /CH |
0…15A /CH |
0…200W/CH |
4通道 |
|
PDS 3150-08MA4 |
0…150V /CH |
0…8A /CH |
0…200W/CH |
4通道 |
|
PDS 3030-20MB4 |
0…30V/CH |
0…20A/CH |
0…400W/CH |
4通道 |
|
PDS 3060-20MB4 |
0…60V/CH |
0…20A/CH |
0…400W/CH |
4通道 |
|
PDS 3080-15MB4 |
0…80V /CH |
0…15A /CH |
0…400W/CH |
4通道 |
|
PDS 3150-08MB4 |
0…150V /CH |
0…8A /CH |
0…400W/CH |
4通道 |
|
PDS 3030-20MC4 |
0…30V/CH |
0…20A/CH |
0…600W/CH |
4通道 |
|
PDS 3060-20MC4 |
0…60V/CH |
0…20A/CH |
0…600W/CH |
4通道 |
|
PDS 3080-15MC4 |
0…80V /CH |
0…15A /CH |
0…600W/CH |
4通道 |
|
PDS 3150-08MC4 |
0…150V /CH |
0…8A /CH |
0…600W/CH |
4通道 |
