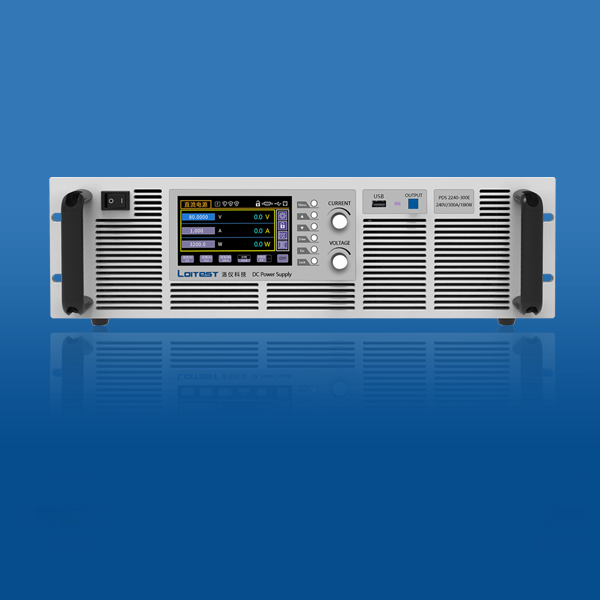

產品概述

PDS 2000L系列可編程直流電源，可提供6KW～20KW 的功率輸出，電壓范圍80V～2250V，單臺電流高達600A。具有功率密度高、低紋波噪聲、動態響應速度快、長時間工作可靠性高等特點。

主要特點:
■ 輸入電壓：320V~480VAC
■ 電壓范圍：0~2250V可選
■ 電流范圍：0~600A可選
■ 電壓精度≤0.1%F.S
■ 電流精度≤0.2%F.S
■ 功率范圍：0~18KW可選，支持并聯擴展至更大功率
■ 效率高達93%
■ 自動量程輸出，靈活的功率調整輸出級
■ 高精度/高穩定性
■ 面板編程功能
■ 主從控制功能
■ 多種保護功能 (OVP, OCP, OPP, OTP)
■ 內置控制界面，支持SCPI指令語言
■ 通訊接口：RS-232/USB/LAN
■ 智能溫控風扇制冷，降低噪音
■ 彩屏控制面板，可顯示實際值，設定值，狀態與報警信息

功能描述

顯示與控制
PDS 2000L系列直流電源的設定值、實際值與狀態都能同一時間清晰顯示于屏幕上，讓用戶一覽無遺。所有輸出參數的監控功能有助于減少測試設備，且?guī)缀醪恍枰惭b外部的監控硬件與軟件。

級聯功能
PDS 2000L系列直流電源可單獨使用，也可采用主從機并聯功能，最大程度發揮產品使用靈活性。采用特定均流設計功能，確保每個電源模塊均流平衡，保證產品輸出的一致性。當有更大功率需求，可選擇相同規格電源，通過并聯組成一個更大功率的主電源系統，其電源系統的搭建快速而有彈性，并聯之后的電源仍能達到單機電源的標準和操作便捷性。

寬范圍輸出
PDS 2000L直流電源均具有真正的寬范圍功能，也稱為“自動量程電源”，與標準電源的矩形輸出相比，自動量程電源能夠在不超出最大額定功率的情況下，以更多電壓對應更多電流，即在較小電流時自動調整為高電壓，而在電壓較低時調整輸出較大電流。僅用一臺電源即可完成更多場合的測試，滿足更廣泛的測試要求，大幅降低實驗室或自動化測試系統中電源成本及占用空間。

保護功能
可設定過壓保護極限值(OVP)、以及過流保護極限值(OCP)與過功率保護極限值(OPP)。一旦因誤操作超過了這三個極限值中的一個，直流輸出會立即切斷，在顯示器和接口端還會發出報警狀態信號。

技術參數

技術參數	PDS 2000L系列（具體型號參考選型指南）
交流輸入
電壓范圍	320V~480VAC
頻率范圍	45-65Hz
功率因素	≈0.99
直流輸出
電壓范圍	0～80V 至 0～2250V（根據型號可選）
電流范圍	0～20A 至 0～600A（根據型號可選）
功率范圍	0～6KW 至 0～20KW （根據型號可選）
過壓保護范圍	最大額定電壓110%
過流保護范圍	最大額定電流110%
過功率保護范圍	最大額定功率110%
電壓參數
調整范圍	0～100%（額定最大電壓）
精確度（23℃±5℃條件下）	≤0.1%F.S
顯示器精確度	≤0.1%F.S
顯示器分辨率	0.001V
上升時間（負載從10%-90%）	≤30ms
下降時間（100%滿負載）	≤80ms
電流參數
調整范圍	0～100%（額定最大電流）
精確度（23℃±5℃條件下）	≤0.2%F.S
顯示器精確度	≤0.2%F.S
顯示器分辨率	0.001A
功率參數
調整范圍	0～Pmax（額定最大功率）
精確度（23℃±5℃條件下）	≤1% FS
顯示器精確度	≤1.2% F.S
顯示器分辨率	0.01W
效率1)	≈93%

其他參數
輸入對外殼	2500V DC
輸入對輸出	2500V DC
保護功能	OVP/OCP/OPP/OTP
數字接口	RS232/USB/LAN（標配）/GPIB（可選）
并聯操作	YES（主從控制：共享總線或模擬接口）
串聯操作	YES（主從控制：無）
主從控制	YES
制冷方式	風冷
工作溫度	0-50℃
儲存溫度	-20℃～60℃
相對濕度	＜80%（無凝露）
使用高度	＜2000m
產品重量	18KW≈45kg
產品尺寸(寬x高x深)	482mm x 133mm x 735mm（3U)
備注：以上數據測試條件為環境溫度0～45℃，濕度＜80%（無凝露），開機30分鐘后，以2%～100%額定輸出電壓、1%～100%額定輸出電流，補償點為輸出端子，于輸出端子測得平均數據。

1）100%輸入電壓與100%功率時的典型值

選型指南

型號	電壓范圍	電流范圍	功率范圍	高度
PDS 2080-170L	0…80V	0…170A	0…6KW	3U
PDS 2300-50L	0…300V	0…50A	0…6KW	3U
PDS 2500-40L	0…500V	0…40A	0…6KW	3U
PDS 2800-25L	0…800V	0…25A	0…6KW	3U
PDS 2080-340L	0…80V	0…340A	0…12KW	3U
PDS 2300-100L	0…300V	0…100A	0…12KW	3U
PDS 2500-80L	0…500V	0…80A	0…12KW	3U
PDS 2800-50L	0…800V	0…50A	0…12KW	3U
PDS 21500-20L	0…1500V	0…20A	0…12KW	3U
PDS 2080-510L	0…80V	0…510A	0…15KW	3U
PDS 2300-120L	0…300V	0…120A	0…15KW	3U
PDS 2500-100L	0…500V	0…100A	0…15KW	3U
PDS 2800-60L	0…800V	0…60A	0…15KW	3U
PDS 21500-30L	0…1500V	0…30A	0…15KW	3U
PDS 2080-600L	0…80V	0…600A	0…18KW	3U
PDS 2300-150L	0…300V	0…150A	0…18KW	3U
PDS 2500-120L	0…500V	0…120A	0…18KW	3U
PDS 2800-75L	0…800V	0…75A	0…18KW	3U
PDS 21500-40L	0…1500V	0…40A	0…18KW	3U
PDS 22250-25L	0…2250V	0…25A	0…18KW	3U
PDS 2080-600L/H	0…80V	0…600A	0…20KW	3U
PDS 2200-210L2	0…200V	0…210A	0…20KW	3U
PDS 2500-120L/H	0…500V	0…120A	0…20KW	3U
PDS 2800-75L/H	0…800V	0…75A	0…20KW	3U
PDS 21500-40L/H	0…1500V	0…40A	0…20KW	3U
PDS 22250-25L/H	0…2250V	0…25A	0…20KW	3U

選配件

一體式機柜系統：

■ 結構：標準機柜系統，包含機械件主體、電網連接插頭、急停開關、銅條及主從連線。機柜內布線合理，達到可以開機工作的狀態；機柜內部布置電源線的接入與接出端子，系統組裝完成之后，進行測試，連通上位就可以進行工作。

■ 機柜類型：24U, 36U 或 42U 一體式機柜系統（交鑰匙系統）

■ 機柜尺寸：24U 寬620*深1000*高1200mm
36U 寬620*深1000*高 1800mm
42U 寬620*深1000*高 2200mm

AC電源輸入線：
