產品概述

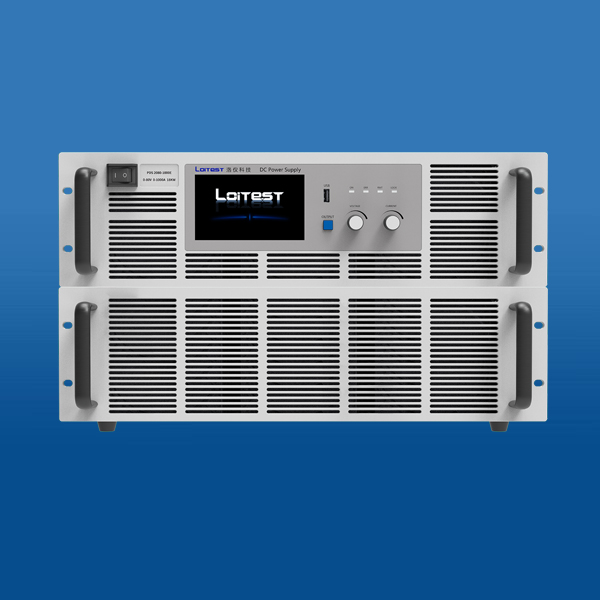

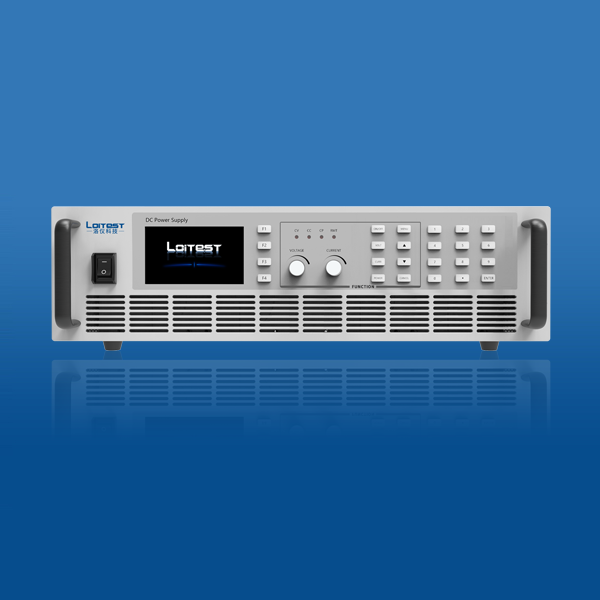

PBS 2000L系列雙向直流電源，可提供±5KW～±18KW 的功率輸出，電壓范圍80V～2250V，單機電流可達450A。具有功率密度高、低紋波噪聲、動態響應速度快、長時間工作可靠性高等特點。

主要特點:
■ 輸入電壓：AC 380V±10%
■ 電壓范圍：0~2250V可選
■ 電流范圍：±25A~±450A可選
■ 電壓精度：0.02%+0.02%F.S.
■ 電流精度：0.1%+0.1%F.S.
■ 功率范圍：±5KW~±18KW，支持并聯擴展至更大功率
■ 集源載功能于一體，全系列3U標準機箱
■ 自動量程輸出，靈活的功率調整輸出級
■ 高精度/高穩定性
■ 主從控制功能
■ 通訊接口：標配LAN/USB
■ 智能溫控風扇制冷，降低噪音
■ 能量雙向流動，正反向自動無縫切換
■ CV/CC優先模式；電壓/電流斜率可設置
■ 具備電壓輸出緩升、緩降功能及充、放電功能
■ 多種保護功能 (OVP/OCP/OPP/OTP/欠壓/掉電等)

功能描述

顯示與控制
PBS 2000L系列雙向直流電源的設定值、實際值與狀態都能同一時間清晰顯示于屏幕上，讓用戶一覽無遺。所有輸出參數的監控功能有助于減少測試設備，且?guī)缀醪恍枰惭b外部的監控硬件與軟件。產品支持面板編輯，與控制面板上的按鍵及旋鈕，結合操作，可以給用戶帶來簡單快捷的使用體驗。

級聯功能
PBS 2000L系列雙向直流電源可單獨使用，也可采用主從機并聯功能，最大程度發揮產品使用靈活性。采用特定均流設計功能，確保每個電源模塊均流平衡，保證產品輸出的一致性。當有更大功率需求，可選擇相同規格電源，進行最多10臺并聯，通過并聯多個電源，可以組成一個更大功率的主電源系統。其電源系統的搭建快速而有彈性，并聯之后的電源仍能達到單機電源的標準和操作便捷性。

寬范圍輸出
PBS 2000L直流電源均具有真正的寬范圍功能，也稱為“自動量程電源”，與標準電源的矩形輸出相比，自動量程電源能夠在不超出最大額定功率的情況下，以更多電壓對應更多電流，即在較小電流時自動調整為高電壓，而在電壓較低時調整輸出較大電流。僅用一臺電源即可完成更多場合的測試，滿足更廣泛的測試要求，大幅降低實驗室或自動化測試系統中電源成本及占用空間。

保護功能
可設定過壓保護極限值(OVP)、以及過流保護極限值(OCP)與過功率保護極限值(OPP)。一旦因誤操作超過了這三個極限值中的一個，直流輸出會立即切斷，在顯示器和接口端還會發出報警狀態信號。

能量雙向流動，無縫切換
PBS 2000L系列電源集源載一體設計，實現高速源載電流模式轉換，從而在輸出電流和吸收電流之間進行快速連續的無縫切換，有效避免電壓或電流過沖。

序列和波形功能
PBS 2000L 系列為用戶提供可針對供電中斷、瞬間跌落，以及模擬其他電壓、電流變化的序列編輯功能。一共10個序列文件，每個文件100步，支持循環、鏈接可方便實現復雜波形輸出。

技術參數

型號		PBS 2080-150L	PBS 2300-75L	PBS 2500-40L	PBS 2800-25L
功率		-5~5kW	-6~6kW	-6~6kW	-6~6kW
電壓		0~80V	0~300V	0~500V	0~800V
電流		-150~150A	-75~75A	-40~40A	-25~25A
電阻		0.02~106Ω	0.3~800Ω	0.5~2.5kΩ	1.2~6kΩ
電壓編程	分辨率	16bits
	精度	0.02%+0.02%F.S.
電流編程	分辨率	16bits
	精度	0. 1%+0. 1% F.S.
電阻編程	分辨率	0.001Ω
	精度	1%+0.5% I.F.S.
功率編程	分辨率	1W
	精度	0.5%F.S.
外部模擬編程	控制電壓	0~5V對應0~100%F.S.
	電壓精度	0.5%F.S.
	電流精度	0.5%F.S.
線性調整率	電壓	0.0 1%F.S.
	電流	0.05%F.S.
	功率	0.05%F.S.
負載調整率	電壓	0.02%F.S.
	電流	0.1%F.S.
	功率	0.75%F.S.
電壓測量	分辨率	16bits
	精度	0.02%+0.02%F.S.
電流測量	分辨率	16bits
	精度	0. 1%+0. 1% F.S.
電阻測量	分辨率	0.001Ω
	精度	1%+0.5% I.F.S.
功率測量	分辨率	1W
	精度	0.5%F.S.
輸出噪聲&紋波	電壓紋波Vpp	5kW或6kW ???160mV	300mV	450mV	800mV
	電壓紋波rms	5kW或6kW ???16mV	40mV	70mV	200mV
電壓上升斜率	最大斜率	10000V/s	40000V/s
電壓下降時間	空載	＜5s		＜10s
	滿載	≤30ms
尺寸 (WxHxD)		482.6mm x 132.5mm x 740.0mm，含輸出防護罩
重量		≈19kg

型號		PBS 2080-300L	PBS 2300-150L	PBS 2500-80L	PBS 2800-50L
功率		-10~10kW	-12~12kW	-12~12kW	-12~12kW
電壓		0~80V	0~300V	0~500V	0~800V
電流		-300~300A	-150~150A	-80~80A	-50~50A
電阻		0.01~50Ω	0.15~400Ω	0.25~1.25kΩ	0.6~3kΩ
電壓編程	分辨率	16b its
	精度	0.02%+0.02%F.S.
電流編程	分辨率	16b its
	精度	0. 1%+0. 1% F.S.
電阻編程	分辨率	0.001Ω
	精度	1%+0.5% I.F.S.
功率編程	分辨率	1W
	精度	0.5%F.S.
外部模擬編程	控制電壓	0~5V對應0~100%F.S.
	電壓精度	0.5%F.S.
	電流精度	0.5%F.S.
線性調整率	電壓	0.0 1%F.S.
	電流	0.05%F.S.
	功率	0.05%F.S.
負載調整率	電壓	0.02%F.S.
	電流	0.1%F.S.
	功率	0.75%F.S.
電壓測量	分辨率	16b its
	精度	0.02%+0.02%F.S.
電流測量	分辨率	16b its
	精度	0. 1%+0. 1% F.S.
電阻測量	分辨率	0.001Ω
	精度	1%+0.5% I.F.S.
功率測量	分辨率	1W
	精度	0.5%F.S.
輸出噪聲&紋波	電壓紋波Vpp	10kW或12kW ?320mV	300mV	450mV	800mV
	電壓紋波rms	10kW或12kW ?25mV	40mV	70mV	200mV
電壓上升斜率	最大斜率	10000V/s	40000V/s
電壓下降時間	空載	＜5s		＜10s
	滿載	≤30ms
尺寸 (WxHxD)		482.6mm x 132.5mm x 740.0mm，含輸出防護罩
重量		≈26kg

型號		PBS 21000-40L	PBS 21500-25L	PBS 2080-450L	PBS 2300-225L
功率		-12~12kW	-12~12kW	-15~15kW	-18~18kW
電壓		0~1000V	0~1500V	0~80V	0~300V
電流		-40~40A	-25~25A	-450~450A	-225~225A
電阻		1~5kΩ	2.25~11kΩ	0.006~35Ω	0.1~266Ω
電壓編程	分辨率	16b its
	精度	0.02%+0.02%F.S.
電流編程	分辨率	16b its
	精度	0. 1%+0. 1% F.S.
電阻編程	分辨率	0.001Ω
	精度	1%+0.5% I.F.S.
功率編程	分辨率	1W
	精度	0.5%F.S.
外部模擬編程	控制電壓	0~5V對應0~100%F.S.
	電壓精度	0.5%F.S.
	電流精度	0.5%F.S.
線性調整率	電壓	0.0 1%F.S.
	電流	0.05%F.S.
	功率	0.05%F.S.
負載調整率	電壓	0.02%F.S.
	電流	0.1%F.S.
	功率	0.75%F.S.
電壓測量	分辨率	16b its
	精度	0.02%+0.02%F.S.
電流測量	分辨率	16b its
	精度	0. 1%+0. 1% F.S.
電阻測量	分辨率	0.001Ω
	精度	1%+0.5% I.F.S.
功率測量	分辨率	1W
	精度	0.5%F.S.
輸出噪聲&紋波	電壓紋波Vpp	12kW	1600mV
		15kW或18kW??		2400mV	3600mV
	電壓紋波rms	12kW	350mV
		15kW或18kW?	–	400mV	400mV
電壓上升斜率	最大斜率	10000V/s	40000V/s
電壓下降時間	空載	＜5s		＜10s
	滿載	≤30ms
尺寸 (WxHxD)		482.6mm x 132.5mm x 740.0mm，含輸出防護罩
重量		≈26kg

型號		PBS 2500-80L	PBS 2800-50L	PBS 21500-40L	PBS 22250-25L
功率		-18~18kW	-18~18kW	-18~18kW	-18~18kW
電壓		0~500V	0~800V	0~1500V	0~2250V
電流		-80~80A	-50~50A	-40~40A	-25~25A
電阻		0.16~833Ω	0.4~2kΩ	1.5~7.5kΩ	3.6~18k
電壓編程	分辨率	16b its
	精度	0.02%+0.02%F.S.
電流編程	分辨率	16b its
	精度	0. 1%+0. 1% F.S.
電阻編程	分辨率	0.001Ω
	精度	1%+0.5% I.F.S.
功率編程	分辨率	1W
	精度	0.5%F.S.
外部模擬編程	控制電壓	0~5V對應0~100%F.S.
	電壓精度	0.5%F.S.
	電流精度	0.5%F.S.
線性調整率	電壓	0.0 1%F.S.
	電流	0.05%F.S.
	功率	0.05%F.S.
負載調整率	電壓	0.02%F.S.
	電流	0.1%F.S.
	功率	0.75%F.S.
電壓測量	分辨率	16b its
	精度	0.02%+0.02%F.S.
電流測量	分辨率	16b its
	精度	0. 1%+0. 1% F.S.
電阻測量	分辨率	0.001Ω
	精度	1%+0.5% I.F.S.
功率測量	分辨率	1W
	精度	0.5%F.S.
輸出噪聲&紋波	電壓紋波Vpp	18kW ???450mV	800mV	2400mV	3600mV
	電壓紋波rms	18kW ???70mV	200mV	400mV	400mV
電壓上升斜率	最大斜率	10000V/s	40000V/s
電壓下降時間	空載	＜5s		＜10s
	滿載	≤30ms
尺寸 (WxHxD)		482.6mm x 132.5mm x 740.0mm，含輸出防護罩
重量		≈19kg

其它參數
交流輸入	三相輸入，340VAC~480VAC ，頻率 47Hz~63Hz
功率因數	0.99 (典型值)
效率	＞93% (典型值)
輸出電壓	0~額定值 (最高額定值2250V，菜單設置，數字或編碼旋鈕輸入 )
輸出電流	0~額定值 (最高額定值10000A，菜單設置，數字或編碼旋鈕輸入 )
輸出功率	0~額定值 (最高額定值180kW，菜單設置，數字或編碼旋鈕輸入 )
電壓測量精度	0.02%+0.02%F.S.
電流測量精度	0.1%+0.1%F.S.
電壓電流監視	電壓/電流監視輸出電壓：DC 0~5V
顯示界面	4.3英寸TFT彩色液晶顯示屏，支持簡體中文、繁體中文與英文顯示
操作界面	功能鍵、數字鍵與旋鈕 (雙旋鈕分別設置電壓電流 )
瞬態響應	10%~90%動態負載變化，設備電壓恢復至額定值的0.75%精度范圍內所需時間小于2ms
并機	支持10臺同型號主、從并機擴容
保護	過壓、過流、過功率、過溫、欠壓等
通訊接口	LAN、USB串口 (選配GPIB、CAN、RS485)
通訊協議	SCP I、MODBUS、CAN-Open協議
工作溫度	0℃ ~40℃
存儲溫度	-20℃ ~70℃
使用海拔	＜2000m
散熱方式	風冷，智能風控

選型指南

產品型號	電壓范圍	電流范圍	功率范圍
PBS 2080-150L	0…80V	±150A	-5KW…5KW
PBS 2300-75L	0…300V	±75A	-6KW…6KW
PBS 2500-40L	0…500V	±40A	-6KW…6KW
PBS 2800-25L	0…800V	±25A	-6KW…6KW
PBS 2080-300L	0…80V	±300A	-10KW…10KW
PBS 2300-150L	0…300V	±150A	-12KW…12KW
PBS 2500-80L	0…500V	±80A	-12KW…12KW
PBS 2800-50L	0…800V	±50A	-12KW…12KW
PBS 21000-40L	0…1000V	±40A	-12KW…12KW
PBS 21500-25L	0…1500V	±25A	-12KW…12KW
PBS 2080-450L	0…80V	±450A	-15KW…15KW
PBS 2300-225L	0…300V	±225A	-18KW…18KW
PBS 2500-120L	0…500V	±120A	-18KW…18KW
PBS 2800-75L	0…800V	±75A	-18KW…18KW
PBS 21500-40L	0…1500V	±40A	-18KW…18KW
PBS 22250-25L	0…2250V	±25A	-18KW…18KW

選配件

一體式機柜系統：

■ 結構：標準機柜系統，包含機械件主體、電網連接插頭、急停開關、銅條及主從連線。機柜內布線合理，達到可以開機工作的狀態；機柜內部布置電源線的接入與接出端子，系統組裝完成之后，進行測試，連通上位就可以進行工作。

■ 機柜類型：24U, 36U 或 42U 一體式機柜系統（交鑰匙系統）

■ 機柜尺寸：24U 寬620*深1000*高1200mm
36U 寬620*深1000*高 1800mm
42U 寬620*深1000*高 2200mm
