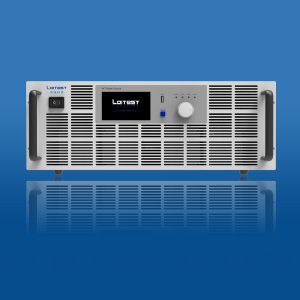

PAS 2000D 系列可編程交流電源采用 ARM+FPGA 數字化控制、瞬時波形控制及高頻脈寬調制 (SPWM)等技術，響應速度達 1mS、輸出精度高、波形失真低；此交流源具有三相電壓獨立可調，可編輯諧波，起始相位可調，相位在線可變，非線性負載適應性強，具有 ON/OFF測試功能。此交流電源采用模塊化設計理念，體積重量小，操作便捷，性價比高。
主要特點：
■ 電壓范圍：0~350V 可調
■ 頻率范圍：1Hz-1000Hz 可選
■ 功率范圍：0~216KVA 可選
■ 輸出相數：3φ4W+G
■ 具有 ON/OFF 測試功能
■ 觸摸屏電壓、頻率、時間設定
■ 提供嵌入式智能化 PC 機監控系統
■ 響應速度達 1mS、輸出精度高、波形失真低
■ 標配 RS232、RS485 通訊接口
■ 采用模塊化設計理念，體積重量小，操作便捷，性價比高
■ 采用 ARM+FPGA 數字化控制、瞬時波形控制及高頻脈寬調制(SPWM)等技術
■ 具有三相電壓獨立可調，可編輯諧波，起始相位可調，相位在線可變，非線性負載適應性強
應用領域
■ 家電領域：家電產品的測試、耐久性實驗；
■ 通訊領域：通訊電源、通訊電子產品的測試、老化；
■ 航天航空領域：航天航空電子產品的測試和供電；
■ LED 領域：LED 驅動器、老化測試；
■ 科研領域：科研單位、院校、認證單位等機構的檢測及電氣實驗；
■ 實驗室、生產線、充電房、老化房等需要長時間穩定直流電源供應場所；
■ 自動化測試領域：自動化測試系統中直流電源輸出和待測產品供電。
|
產品名稱 |
三相交流電源 |
||||||||||||||||
|
產品型號 |
PAS 2010D |
PAS 2030D |
PAS 2060D |
PAS 2090D |
PAS 2120D |
PAS 2150D |
PAS 2200D |
PAS 2250D |
PAS 2300D |
||||||||
|
輸出容量 |
10KVA |
30KVA |
60KVA |
90KVA |
120KVA |
150KVA |
200KVA |
250KVA |
300KVA |
||||||||
|
制作方式 |
SPWM |
||||||||||||||||
|
輸入 |
相數 |
3φ4W+G |
|||||||||||||||
|
電壓 |
380V±20% |
||||||||||||||||
|
頻率 |
47Hz-63Hz |
||||||||||||||||
|
功率因數 |
0.99Max |
||||||||||||||||
|
電流諧波 |
3%?Min |
||||||||||||||||
|
輸出 參數 |
相數 |
3φ4W+G |
|||||||||||||||
|
諧波編輯 |
2-50次 Times |
||||||||||||||||
|
相電壓 |
A:0-350VAC；B:0-350VAC；C:0-350VAC；0.1VStep三相電壓獨立可調 0.1v Step ?三相電壓獨立可調 |
||||||||||||||||
|
電流 |
18A |
60A |
90A |
135A |
180A |
225A |
300A |
378A |
454A |
||||||||
|
頻率 |
25-500Hz |
||||||||||||||||
|
電源穩壓率 |
0.01% |
||||||||||||||||
|
負載穩壓率 |
0.2% |
||||||||||||||||
|
波形失真 T.H.D |
0.5%@純阻性負載，0.9%@非線性性負載 |
||||||||||||||||
|
瞬態 恢復時間 |
<1mS（電壓10%-90%） |
||||||||||||||||
|
頻率穩定度 |
0.01% |
||||||||||||||||
|
電壓解析度 |
0.1V |
||||||||||||||||
|
頻率解析度 |
0.1Hz |
||||||||||||||||
|
電流解析度 |
0.01A |
||||||||||||||||
|
測量 精確度 |
電壓 |
0.2%FS+5dgt |
|||||||||||||||
|
電流 |
0.2%FS+5dgt |
||||||||||||||||
|
功率 |
0.2%FS+5dgt |
||||||||||||||||
|
頻率 |
0.01%FS+5dgt |
||||||||||||||||
|
設定 精確度 |
電壓 |
0.1%FS |
|||||||||||||||
|
頻率 |
0.01%FS |
||||||||||||||||
|
電壓編程模式 |
工步模式，漸變模式，突變模式 |
||||||||||||||||
|
頻率編程模式 |
工步模式，漸變模式，突變模式 |
||||||||||||||||
|
相位編程模式 |
工步模式，漸變模式，突變模式 |
||||||||||||||||
|
通訊接口 |
RS232、RS485、TCP/IP |
||||||||||||||||
|
限流設定 |
0-Max Current |
||||||||||||||||
|
輸入輸出隔離 |
輸入對輸出2500V耐壓 |
||||||||||||||||
|
輔助測試功能 |
高低壓穿越、電壓突變、頻率突變、相位突變、5V TTL 1mS Pulse |
||||||||||||||||
|
保護 |
過流OCP；過溫OTP；過載OLP；短路SCP |
||||||||||||||||
|
冷卻方式 |
風扇冷卻 |
||||||||||||||||
|
重量 |
40kg |
55kg |
85kg |
220kg |
320kg |
340kg |
480kg |
520kg |
540kg |
||||||||
|
體積W×H×D(mm) |
4U |
6U |
900*1750 *900 |
800*1900* 1050 |
1100*1900*1050 |
1300*2000*1250 |
|||||||||||
|
運行環境 |
溫度-10-50℃；濕度10-90%RH |
||||||||||||||||
| 產品型號 | 電壓范圍 | 頻率范圍 | 功率范圍 | 輸出相數 |
| PAS 2010D | 0…350V | 25…500Hz | 0…10KVA | 3φ4W+G |
| PAS 2030D | 0…350V | 25…500Hz | 0…30KVA | 3φ4W+G |
| PAS 2060D | 0…350V | 25…500Hz | 0…60KVA | 3φ4W+G |
| PAS 2090D | 0…350V | 25…500Hz | 0…90KVA | 3φ4W+G |
| PAS 2120D | 0…350V | 25…500Hz | 0…120KVA | 3φ4W+G |
| PAS 2150D | 0…350V | 25…500Hz | 0…150KVA | 3φ4W+G |
| PAS 2200D | 0…350V | 25…500Hz | 0…200KVA | 3φ4W+G |
| PAS 2250D | 0…350V | 25…500Hz | 0…250KVA | 3φ4W+G |
| PAS 2300D | 0…350V | 25…500Hz | 0…300KVA | 3φ4W+G |
