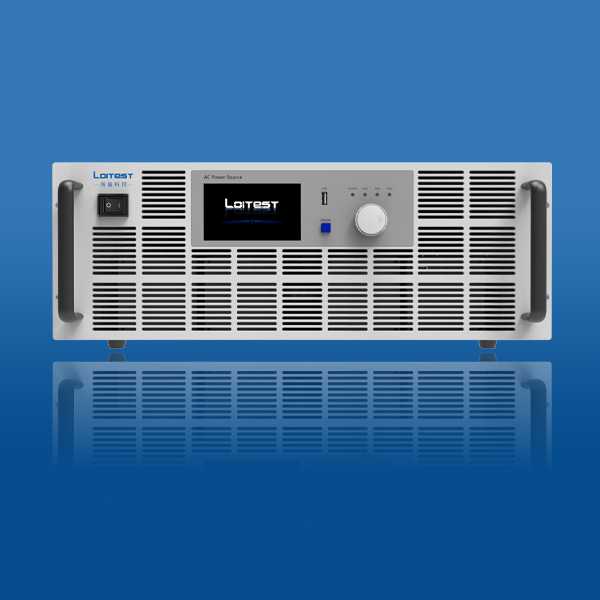

PAS 5000B系列交流恒流源采用開關電源技術，適用于適用于框架斷路器、塑殼斷路器、接觸器、繼電器測試應用。
主要特點：
■ 輸出功率：1KVA~120KVA可選
■ 輸出電流：0~12000A可選
■ 開路電壓：5V/10V/20V
■ 輸出頻率：45.00Hz~70.00Hz，選配320Hz~450.00Hz
■ 工作模式：恒流CC
■ 支持前面板編程，無須上位機軟件控制
■ 電壓上升和下降斜率可調
■ 電源輸出軟啟動功能，應對感性負載
■ 高精度轉換器，輸出精確，回讀更準
■ 觸摸屏操作&數字按鍵輸入
■ 多級飛梭調節旋鈕
■ 通訊接口：RS-485/RS-232
■ 選購：LAN/USB/GPIB/模擬量編程和監測界面（隔離型）
■ 多重保護功能：過溫保護、過功率保護、開路保護
顯示
顯示界面采用7英寸彩色液晶顯示屏，一個畫面可以顯示出所有電源參數，可顯示頻率設定值、電壓設定值、電壓真有效值測量值、電流真有效值測量值、功率與功率因數、工作時間、累計工作時間、當前時鐘顯示。同時具過電壓、過電流、過高溫、短路保護及告警裝置等保護功能，遇異常狀況時，本機的電子電路會自動檢測并立即 保護，同時發出報警并顯示故障代碼，大幅度縮短電源維護時間。
調節設置
數字按鍵與飛梭旋鈕結合的方式來調節或設定輸出參數，靈活的操作方式讓您使用起來更順手順心，可以直接輸 入需要的參數，或測試中可以使用飛梭旋紐實時的調整顯示中的電壓與頻率輸出，使用起來更準確更方便。具備 Lock 鍵功能，在調節好需要的參數后按亮 Lock 鍵，鎖住鍵盤以防止誤操作。
| PAS 5000B系列交流恒流源 | ||
| 工作模式 | 恒流模式（CC Mode） | |
| 輸出功率 | Max. 1KVA-120kVA | |
| 輸出電流 | 0-12000A | |
| 可設輸出電流范圍 | 0-105% | |
| 輸出電流精度 | ±1%FS（注：FS含義為滿量程） | |
| 開路電壓 | 5V/10V/20V（可根據客戶要求定制） | |
| 輸出頻率 | 45Hz-70Hz，可選320Hz-480Hz,（可根據客戶要求定制） | |
| 穩頻精度 | 100ppm | |
| 輸出相數 | 單相/三相（可選） | |
| 輸入調整率 | ≤0.5% FS（注：FS含義為滿量程） | |
| 負載調整率 | ≤1% FS（注：FS含義為滿量程） | |
| 編程及回讀精度 &分辨率 | 電流輸出 編程精度 | 額定輸出電流 ±1% ，（可根據客戶要求定制） |
| 電流設定 分辨率 | 0.01A（≤600A）, 0.1A（＞600A） | |
| 頻率設定 分辨率 | 0.01Hz | |
| 電流輸出 回讀精度 | 額定輸出電流 ±1% | |
| 電流回讀 分辨率 | 0.01A（≤600A）, 0.1A（＞600A） | |
| 保護功能 | 開路保護 | 超出開路電壓限值，輸出立即關斷 |
| 過流保護 OCP | 超出限值，輸出立即關斷 | |
| 過溫度保護 OTP | 超出限值，輸出立即關斷 | |
| 環境條件 | 工作溫度及濕度 | 0℃至45℃，滿載；20%-90%RH，無結露，連續工作 |
| 存儲溫度及濕度 | -40℃至70℃；10%-95%RH，無結露 | |
| 海拔高度 | 海拔2000米以下 | |
| 冷卻 | 強制風冷，智能調速風扇，兩側/前部進風，后部出風 | |
| 噪聲 | ≤65dB(A)，用1m來加權測量 | |
| 控制面板 | 顯示屏 | 7 英寸，LCD液晶顯示，觸摸屏 |
| 顯示項目 | 線電壓/相電壓（設定值&測量值）、電流測量值、工作時間、累計工作時間、當前時間和日期 | |
| 控制功能 | 數字按鍵輸入，多級飛梭旋鈕調節（外圈粗調/內圈細調）輸出ON/OFF開關， | |
| Lock鍵盤及觸控鎖定、Reset重啟狀態指示燈（Shift/Local/Remote/Alarm/Lock/Output） | ||
| 通信接口 | 標配 | RS-485 & RS-232 |
| 選購 | LAN、USB、GPIB、模擬量編程和監測接口 (隔離型) | |
| 外觀 | 顏色 | RAL7035 |
| 產品型號 | 最大輸出電流RMS | 最大開路電壓 | 輸出容量 |
| PAS?500X-100B | 100A | 5V/10V/20V | ? 1KVA 2KVA 3KVA 4KVA 5KVA 10KVA 15KVA 20KVA 25KVA 30KVA …… 120KVA |
| PAS 500X-150B | 150A | 5V/10V/20V | |
| PAS 500X-200B | 200A | 5V/10V/20V | |
| PAS 500X-250B | 250A | 5V/10V/20V | |
| PAS 500X-300B | 300A | 5V/10V/20V | |
| PAS 500X-400B | 400A | 5V/10V/20V | |
| PAS 500X-600B | 600A | 5V/10V/20V | |
| PAS 500X-1000B | 1000A | 5V/10V/20V | |
| PAS 500X-1200B | 1200A | 5V/10V/20V | |
| PAS 500X-1500B | 1500A | 5V/10V/20V | |
| PAS 500X-2000B | 2000A | 5V/10V/20V | |
| PAS 500X-3000B | 3000A | 5V/10V/20V | |
| PAS 500X-5000B | 5000A | 5V/10V/20V | |
| PAS 500X-6000B | 6000A | 5V/10V/20V | |
| PAS 500X-10000B | 10000A | 5V/10V/20V | |
| PAS 500X-12000B | 12000A | 5V/10V/20V |
