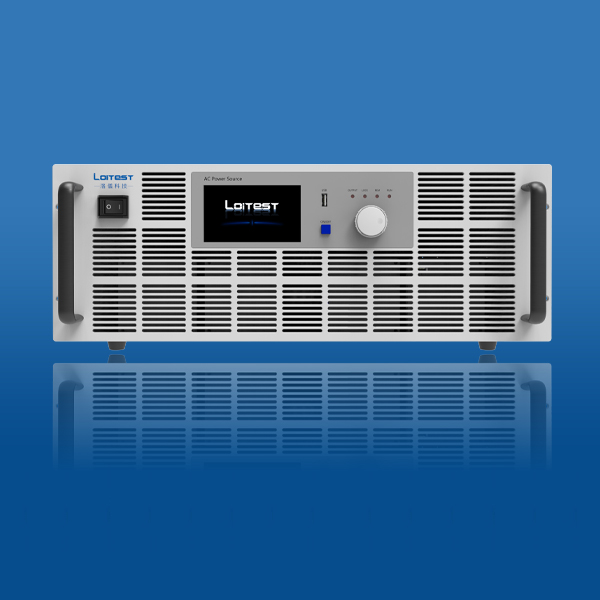

PTS 3000C本系列電源采用模塊化設計，輸入和輸出高頻隔離變壓器有極好的隔離性能，支持并機使用，可多臺并聯擴充功率。顯示界面采用 7 英寸彩色液晶顯示屏，一個畫面可以顯示出所有電源參數，可顯示頻率設定值、電壓設定值、電壓真有效值測量值、電流真有效值測量值、功率與功率因數、工作時間、累計工作時間、當前時鐘顯示。同時具過電壓、過電流、過高溫、短路保護及告警裝置等保護功能，遇異常狀況時，本機的電子電路會自動檢測并立即 保護，同時發出報警并顯示故障代碼，大幅度縮短電源維護時間。
主要特點：
■ 輸入電壓：DC 28V±10%
■ 輸出相數：單相/三相
■ 頻率范圍：50Hz/60Hz/400Hz可選
■ 功率范圍：0~10KVA可選，支持更大功率……
■ 效率：≈90%
■ 符合MIL-STD-704/GJB181A-2003航空電源規范
■ 液晶顯示觸摸屏操作&按鍵輸入
■ 支持前面板編程，無須計算機軟件編程
■ 電壓/電流上升和下降斜率可調
■ 10組存儲器，每組255步
■ 16bits D/A高精度轉換器，輸出精確
■ 20bits D/A高精度轉換器，回讀更準
■ 通訊接口：RS-232/RS-485標配
■ 多種保護功能 OVP/OCP/OPP/OTP/LVP/SHORT
PTS 3000C系列電源采用數字按鍵與飛梭旋鈕結合的方式來調節或設定輸出參數，靈活的操作方式讓您使用起來更順手順心，可以直接輸 入需要的參數，或測試中可以使用飛梭旋紐實時的調整顯示中的電壓與頻率輸出，使用起來更準確更方便。具備 Lock 鍵功能，在調節好需要的參數后按亮 Lock 鍵，鎖住鍵盤以防止誤操作。
其它特點：
◆?體積小、重量輕、噪音低：采用脈寬調變技術（PWM）使體積縮小、重量也相對減輕
◆?省安裝費：體積小，省搬運、運輸費用；噪音小，不需另設壹空間存放或做隔音處理；免避震工程，節省安裝費用
◆ 高效率、高穩定度、散熱效果佳：采用新型絕緣閘雙極晶體管（IGBT）組，能推動大工作輸出電流，提升質量穩定度，減少電力損耗及干擾
◆?純凈化輸出電源質量：雙重電力轉換，提供純凈可靠的正弦波電力輸出
◆?兩段式輸出頻率：400Hz固定頻率；350~450Hz可變頻率（可接受特殊頻率訂制）
| 產品型號 | PTS 3001-1C | PTS 3001-2C | PTS 3001-3C | PTS 3001-5C | PTS 3003-1.5C | PTS 3003-3C | PTS 3003-4.5C | |
| 輸出容量 | 1kVA | 2kVA | 3kVA | 5kVA | 1.5kVA | 3kVA | 4.5kVA | |
| 輸出相數 | 單相兩線+地線 | 三相四線+地線 | ||||||
| 交流輸入 | 接線方式 | 單相兩線+地線 | ||||||
| 輸入電壓 | DC 28V±10% | |||||||
| 輸入頻率 | 47Hz-63Hz | |||||||
| 功率因數 | ≥0.8 | ≥0.8 | ≥0.8 | ≥0.85 | ≥0.8 | ≥0.8 | ≥0.85 | |
| 交流輸出 | 頻率設定范圍 | 50Hz/60Hz/400Hz可選 | ||||||
| 電壓設定范圍 | L-N 0-300Vrms 可調（高檔）L-N 0-150Vrms 可調（低檔） | L-N 0-300Vrms 可調（高檔）L-N 0-150Vrms 可調（低檔）L-L 0-520Vrms 可調 | ||||||
| 額定電流 rms（高檔） | 3.34A | 6.67A | 10.00A | 16.67A | 1.67A | 3.34A | 5.00A | |
| 額定電流 rms（低檔） | 6.67A | 13.34A | 20.00A | 33.34A | 3.34A | 6.67A | 10.00A | |
| 最大電流 rms（高檔） | 4.20A | 8.40A | 12.60A | 21.00A | 2.10A | 4.20A | 6.30A | |
| 最大電流 rms（低檔） | 8.40A | 16.80A | 25.20A | 42.00A | 4.20A | 8.40A | 12.60A | |
| 效率 | ≥80% | |||||||
| 輸入調整率 | ≤0.5 %FS（線性負載測試） | |||||||
| 負載調整率 | ≤1% FS ?（線性負載測試） | |||||||
| 交流畸變系數 | 正弦波，THD<2%（線性負載測試） | |||||||
| 電壓波峰系數 | 1.414±0.05 | |||||||
| 波峰因數 | ≥3 | |||||||
| 電壓不平衡 | – | ≤1V | ||||||
| 相位差 | – | 1/3 不平衡負載 120°±0.5° | ||||||
| 完全不平衡負載 120°±1° | ||||||||
| 動態特性 | 超調量及恢復時間特性滿足 GJB572A 要求 | |||||||
| 編程及回讀精度&分辨率 | 電壓輸出 ?編程精度 | ±0.5% FS | ||||||
| 頻率輸出 ?編程精度 | ±0.01 %FS | |||||||
| 電壓設定 ?分辨率 | 0.01V | |||||||
| 頻率設定 ?分辨率 | 0.01Hz | |||||||
| 電壓輸出 ?回讀精度 | ±0.5% FS | |||||||
| 電流輸出 ?回讀精度 | ±0.5% FS | |||||||
| 頻率輸出 ?回讀精度 | ±0.01% FS | |||||||
| 電壓回讀 ?分辨率 | 0.01V | |||||||
| 電流回讀 ?分辨率 | 0.01A | |||||||
| 頻率回讀 ?分辨率 | 0.01Hz | |||||||
| 保護功能 | 過載能力 | 300%電流立即停止，200%電流2s，150%電流5s，125%電流15s | ||||||
| 保護功能 | 過電壓、過電流、過功率、內部過熱、短路 | |||||||
| 環境條件 | 工作溫度及濕度 | 0℃至 50℃，滿載；20% -90% RH，無結露，連續工作 | ||||||
| 存儲溫度及濕度 | -40℃至 70℃；10% -95% RH，無結露 | |||||||
| 海拔高度 | 海拔2000米以下 | |||||||
| 噪聲 | ≤65dB(A)，用 1m 來加權測量 | |||||||
| 通信接口 | 標配 | RS-485 & RS-232 | ||||||
| 選購 | LAN、USB、GPIB、模擬量編程和監測接口 ?(隔離型) | |||||||
| 外觀尺寸&重量 | 4U：45kg；10U：65kg | |||||||
| 產品型號 | 功率范圍 | 輸入電壓 | 輸出電壓 | 輸出相位 | 通訊方式 |
| PTS 3001-1C | 1KVA | DC 28V | 115V/220V AC±3% | 單相 | RS-232/RS-485 |
| PTS 3001-2C | 2KVA | DC 28V | 115V/220V AC±3% | 單相 | RS-232/RS-485 |
| PTS 3001-3C | 3KVA | DC 28V | 115V/220V AC±3% | 單相 | RS-232/RS-485 |
| PTS 3001-5C | 5KVA | DC 28V | 115V/220V AC±3% | 單相 | RS-232/RS-485 |
| PTS 3001-8C | 8KVA | DC 28V | 115V/220V AC±3% | 單相 | RS-232/RS-485 |
| PTS 3001-10C | 10KVA | DC 28V | 115V/220V AC±3% | 單相 | RS-232/RS-485 |
| PTS 3003-1.5C | 1.5KVA | DC 28V | 200V/380V AC±3% | 三相 | RS-232/RS-485 |
| PTS 3003-3C | 3KVA | DC 28V | 200V/380V AC±3% | 三相 | RS-232/RS-485 |
| PTS 3003-4.5C | 4.5KVA | DC 28V | 200V/380V AC±3% | 三相 | RS-232/RS-485 |
| PTS 3003-6C | 6KVA | DC 28V | 200V/380V AC±3% | 三相 | RS-232/RS-485 |
| PTS 3003-7.5C | 7.5KVA | DC 28V | 200V/380V AC±3% | 三相 | RS-232/RS-485 |
| PTS 3003-9C | 9KVA | DC 28V | 200V/380V AC±3% | 三相 | RS-232/RS-485 |
其它更大功率可支持定制
