產品概述

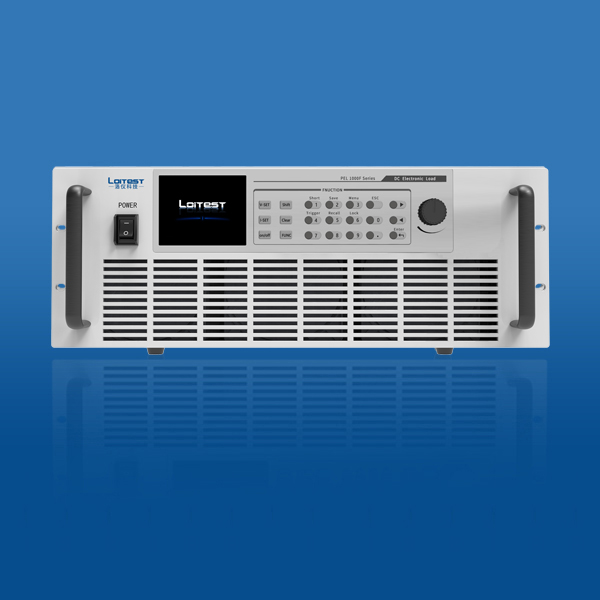

PEL 1000E系列大功率直流可編程電子負載，具有功率密度高、帶載范圍廣、動態響應快、測試功能豐富、可靠性高等優點。該系列分為150V、600V、1200V三種電壓規格，功率范圍由6kW 至60kW，單臺負載的最大電流可達2400A。通過并機，最大功率可擴展至600kW。本系列負載提供多種通訊接口與通訊協議，兼具桌面操作和系統集成的特性，可根據客戶設計和測試的需求，提供多用途的解決方案。

主要特點：
■ 電壓范圍：0~1200V可選
■ 電流范圍：0~2400A可選
■ 功率范圍：0~60KW可選
■ 電壓精度：0.05%+0.05%F.S.
■ 電流精度：0.025%+0.025%F.S.
■ 采樣速率高達500kHz
■ 高達1kHz傳輸電壓、電流采樣數據至上位機
■ 支持主/從并機，功率可達600kW
■ 帶載模式CC、CV、CR、CP、CV+CC、CR+CC、CP+CC
■ 短路模擬，功率瞬時放大2倍
■ 時間測量，(Vpk+/-)測量功能
■ 多種保護功能OVP、OCP、OPP、OTP等
■ 電壓采樣遠端補償
■ 通訊接口：RS232、LAN、GPIB、RS485、CAN
■ 具有OCP、OPP、LED模擬、負載效應、電池內阻、電池放電測試功能

功能描述

基本帶載模式
具有恒電流、恒電壓、恒電阻與恒功率4種基本帶載模式，可滿足廣泛的測試需求。例如，恒電流與恒電阻可測量待測物在不同的負載情況下，輸出電壓是否維持穩定輸出。對于充電器或充電樁，恒電壓模式可以改變待測物的輸出電壓，以檢測輸出電流是否正確。

時間測量功能
PEL 1000E系列電子負載的時間測量功能用于測量起始信號到結束信號之間的時間。被測信號包括輸入電壓、輸入電流和外部電平信號。類似示波器一樣，可選擇觸發方向(上升或下降),可設置觸發數值(電壓或電流)。

級聯功能
具有主/從并機模式，當負載功率需求增加時，所有同電壓規格的型號，均可通過主從并聯的方式達到所需的電流及功率。在主從并機模式下，所有設定成主/從控制的電子負載形同一個單一的負載，使用者僅需在主負載上編程電流，主負載會自動計算并將電流按比例分配至其它從負載，如此可簡化使用者的操作步驟。

復合操作模式
設計電源時，為保證使用者的安全并提高電源的可靠性，過電流測試和過功率測試往往是必要的。PEL 1000E系列的過電流與過功率測試功能，可提供使用者自行設定步進電流或步進功率來進行電源的過電流或過功率測試，并自動判定測試結果為Pass或Fail,測試過程中的最大電流值 和最大功率值(Pmax) 也會自動顯示在屏幕上面，能幫助使用者不用示波器即可驗證所設計的過電流與過功率機制是否正確，更能
減少許多測試時間。

電池放電測試
對于電池放電測試，PEL 1000E系列提供了三種放電模式：恒電流、恒電阻和恒功率模式。通過設定截止電壓、截止電量(0～999999Ah)與截止時間(0～360000s), 讓電子負載能正確地停止帶載，確保電池不會因過度放電而損壞。除此之外，在測量方面，可測量電池的放電電量
(Ah、Wh)和放電時間。

多種工作模式
具有恒電流、恒電壓、恒電阻、恒功率四種基本工作模式，能滿足廣泛的測試需求。同時又具備CV+CC、CR+CC、CP+CC多種復合操作模式功能。用戶可以根據自己的測試需求，設置電流限制值，避免在測試過程中出現過流損壞測試產品的情況出現。其中CV+CC模式可以應用于模擬電池充電特性，測試充電樁以及車載充電機等類似產品。CR+CC模式可模擬電源電壓電流限制及精度測試。

技術參數

型號	PEL 1012-150E		PEL 1012-600E		PEL 1012-1200E
電壓	150V		600V		1200V
電流	1200A		840A		480A
功率	12000W		12000W		12000W
最小操作電壓	1.5V@1200A		14V@840A		20V@480A
恒電流
量程	120A	1200A	84A	840A	48A	480A
分辨率	2mA	20mA	1.4mA	14mA	0.8mA	8mA
精度	0.05%+0.05%F.S.		0.05%+0.05%F.S.		0.04%+0.06%F.S.
恒電壓
量程	30V	150V	120V	600V	240V	1200V
分辨率	0.5mV	2.5mV	2mV	10mV	4mV	20mV
精度	0.025%+0.025%F.S.		0.025%+0.025%F.S.		0.025%+0.025%F.S.
恒電阻
量程	0.005～25Ω; 0.05～125Ω		0.027~143Ω; 0.27~714Ω		0.093~500Ω; 0.93~2500Ω
精度	Vin/Rset*(0.2%)+0.2%IF.S.		Vin/Rset*(0.2%)+0.2%IF.S.		Vin/Rset*(0.2%)+0.2%IF.S.
恒功率
量程	12000W		12000W		12000W
精度	0.2%+0.2% F.S.		0.2%+0.2% F.S.		0.2%+0.2% F.S.
動態
T1&T2	10us～60s		10us～60s		10us～60s
分辨率	2us		2us		2us
精度	1us+20PPM		1us+20PPM		1us+20PPM
斜率	0.001~1.2A/us；0.01~12A/us		0.001~0.8A/us；0.01~8A/us		0.001~0.48A/us；0.01~4.8A/us
額定電壓	220VAC±10%
額定頻率	50～60Hz
額定功率7	20VA
溫度	操作(0～40)℃
重量	72kg
尺寸	482.6mm(W) * 310.0mm(H) * 712.2mm(L)

選型指南

規格型號	電壓范圍	電流	功率
PEL 1004-150E	0…150V	0…400A	0…4KW
PEL 1004-600E	0…400V	0…280A	0…4KW
PEL 1006-150E	0…150V	0…600A	0…6KW
PEL 1006-600E	0…600V	0…420A	0…6KW
PEL 1006-1200E	0…1200V	0…240A	0…6KW
PEL 1008-150E	0…150V	0…800A	0…8KW
PEL 1008-600E	0…600V	0…560A	0…8KW
PEL 1008-1200E	0…1200V	0…320A	0…8KW
PEL 1010-150E	0…150V	0…1000A	0…10KW
PEL 1010-600E	0…600V	0…700A	0…10KW
PEL 1010-1200E	0…1200V	0…400A	0…10KW
PEL 1012-150E	0…150V	0…1200A	0…12KW
PEL 1012-600E	0…600V	0…840A	0…12KW
PEL 1012-1200E	0…1200V	0…480A	0…12KW
PEL 1018-150E	0…150V	0…1800A	0…18KW
PEL 1018-600E	0…600V	0…1260A	0…18KW
PEL 1018-1200E	0…1200V	0…720A	0…18KW
PEL 1024-150E	0…150V	0…2400A	0…24KW
PEL 1024-600E	0…600V	0…1680A	0…24KW
PEL 1024-1200E	0…1200V	0…960A	0…24KW

選配件

一體式機柜系統：

■ 結構：標準機柜系統，包含機械件主體、電網連接插頭、急停開關、銅條及主從連線。機柜內布線合理，達到可以開機工作的狀態；機柜內部布置電源線的接入與接出端子，系統組裝完成之后，進行測試，連通上位就可以進行工作。

■ 機柜類型：24U, 36U 或 42U 一體式機柜系統（交鑰匙系統）

■ 機柜尺寸：24U 寬620*深1000*高1200mm
36U 寬620*深1000*高 1800mm
42U 寬620*深1000*高 2200mm

AC電源輸入線：
