PDS 2000C系列寬范圍直流電源，可提供1KW～3KW 的功率輸出，電壓范圍40V～1000V，單機電流可達120A。具有功率密度高、低紋波噪聲、動態響應速度快、長時間工作可靠性高等特點。
主要特點：
■ 輸入電壓：180V~270VAC
■ 電壓范圍：0~1000V可選
■ 電流范圍：0~120A可選
■ 電壓精度≤0.1%F.S
■ 電流精度≤0.1%+0.1%F.S
■ 功率范圍：0~3KW可選，支持并聯擴展至更大功率
■ 效率高達95%
■ 自動量程輸出，靈活的功率調整輸出級
■ 高精度/高穩定性
■ 面板編程功能
■ 主從控制功能
■ 多種保護功能 (OVP, OCP, OTP, OPP)
■ 內置控制界面，支持SCPI指令語言

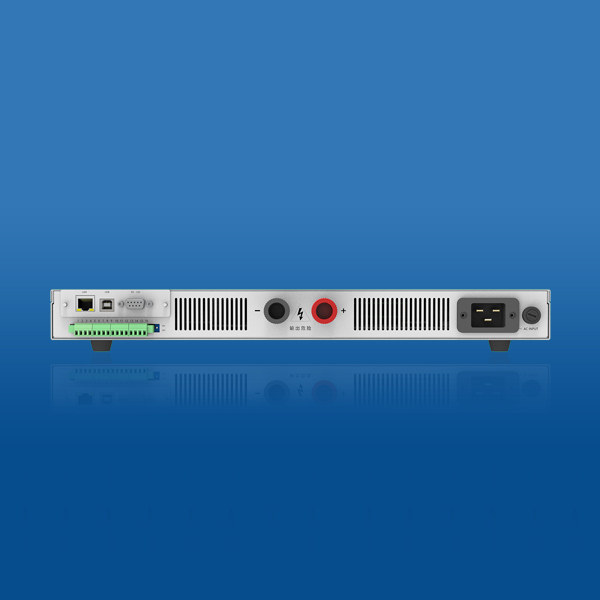

■ 通訊接口：RS-232/USB/LAN
■ 智能溫控風扇制冷，降低噪音
■ 彩屏控制面板，可顯示實際值，設定值，狀態與報警信息
產品尺寸
高效率、高功率密度
洛儀科技一直秉承著幫助客戶優化測試及系統集成的方案，PDS 2000C系列采用高功率密度、緊湊的結構設計可以有效節省機架空間，在1U的機框內可提供高達3kW的功率輸出，體積小且性能先進的設計適用于測試系統建置或系統整合商，使其能夠彈性地選擇并整合到已有的測試系統中。

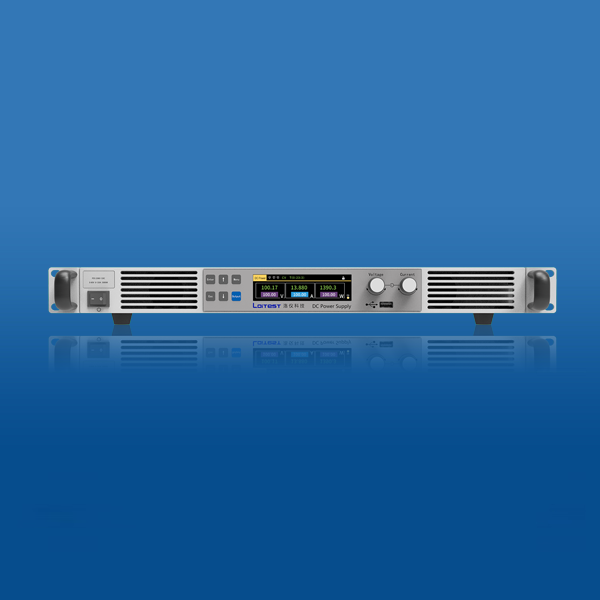

顯示與控制
PDS 2000C系列直流電源的設定值、實際值與狀態都能同一時間清晰顯示于屏幕上，讓用戶一覽無遺。所有輸出參數的監控功能有助于減少測試設備，且?guī)缀醪恍枰惭b外部的監控硬件與軟件。產品支持面板編輯，與控制面板上的按鍵及旋鈕，結合操作，可以給用戶帶來簡單快捷的使用體驗。
級聯功能
PDS 2000C系列直流電源可單獨使用，也可采用主從機并聯功能，最大程度發揮產品使用靈活性。采用特定均流設計功能，確保每個電源模塊均流平衡，保證產品輸出的一致性。當有更大功率需求，可選擇相同規格電源，進行最多10臺并聯，通過并聯多個電源，可以組成一個更大功率的主電源系統。其電源系統的搭建快速而有彈性，并聯之后的電源仍能達到單機電源的標準和操作便捷性。
寬范圍輸出
PDS 2000C直流電源均具有真正的寬范圍功能，也稱為“自動量程電源”，與標準電源的矩形輸出相比，自動量程電源能夠在不超出最大額定功率的情況下，以更多電壓對應更多電流，即在較小電流時自動調整為高電壓，而在電壓較低時調整輸出較大電流。僅用一臺電源即可完成更多場合的測試，滿足更廣泛的測試要求，大幅降低實驗室或自動化測試系統中電源成本及占用空間。
編程功能
支持在顯示面板編程功能，也可以通過優盤在電腦上進行內容編輯各種電壓、電流變化的測試程序，然后通過接口導入設備，無需連接計算機，實現設備的自動運行功能。
保護功能
可設定過壓保護極限值(OVP)、以及過流保護極限值(OCP)與過溫度保護極限值(OTP)。一旦因誤操作超過了這三個極限值中的一個，直流輸出會立即切斷，在顯示器和接口端還會發出報警狀態信號。
|
技術參數 |
PDS 2040-60C |
PDS 2060-50C |
PDS 2080-40C |
PDS 2360-15C |
PDS 2500-10C |
PDS 2800-05C |
PDS 21000-04C |
|
|
交流輸入 |
||||||||
|
電壓范圍 |
180V~270VAC |
|||||||
|
頻率范圍 |
45-65Hz |
|||||||
|
功率因素 |
≈0.99 |
|||||||
|
直流輸出 |
||||||||
|
電壓范圍 |
0～40V |
0～60V |
0～80V |
0～360V |
0～500V |
0～800V |
0～1000V |
|
|
電流范圍 |
0～60A |
0～50A |
0～40A |
0～15A |
0～10A |
0～5A |
0～4A |
|
|
功率范圍 |
0～1KW |
0～1KW |
0～1KW |
0～1KW |
0～1KW |
0～1KW |
0～1KW |
|
|
過壓保護范圍 |
最大額定電壓110% |
|||||||
|
過流保護范圍 |
最大額定電流110% |
|||||||
|
過功率保護范圍 |
最大額定功率110% |
|||||||
|
電壓參數 |
||||||||
|
調整范圍 |
0～100%（額定最大電壓） |
|||||||
|
精確度（23℃±5℃條件下） |
≤0.1%F.S |
|||||||
|
紋波 |
P-P(20Hz-20MHz) |
≤100mVpp |
≤100mVpp |
≤100mVpp |
≤300mVpp |
≤500mVpp |
≤650mVpp |
≤650mVpp |
|
RMS(20Hz-300kHz) |
≤10mVrms |
≤10mVrms |
≤10mVrms |
≤30mVrms |
≤40mVrms |
≤50mVrms |
≤90mVrms |
|
|
顯示器精確度 |
≤0.02%F.S |
|||||||
|
顯示器分辨率 |
0.001V |
|||||||
|
上升時間（負載從10%-90%） |
≤30ms |
|||||||
|
下降時間（100%滿負載） |
≤80ms |
|||||||
|
放電時間 |
<10s |
|||||||
|
電流參數 |
||||||||
|
調整范圍 |
0～100%（額定最大電流） |
|||||||
|
精確度（23℃±5℃條件下） |
≤0.1%+0.1%F.S |
|||||||
|
顯示器精確度 |
≤0.02%F.S |
|||||||
|
顯示器分辨率 |
0.0001A |
|||||||
|
功率參數 |
||||||||
|
調整范圍 |
0～Pmax（額定最大功率） |
|||||||
|
精確度（23℃±5℃條件下） |
≤1% F.S |
|||||||
|
顯示器精確度 |
≤1% F.S |
|||||||
|
顯示器分辨率 |
0.01W |
|||||||
|
技術參數 |
PDS 2040-100C |
PDS 2080-60C |
PDS 2360-18C |
PDS 2500-15C |
PDS 2800-10C |
PDS 21000-06C |
|
|
交流輸入 |
|||||||
|
電壓范圍 |
180V~270VAC |
||||||
|
頻率范圍 |
45-65Hz |
||||||
|
功率因素 |
≈0.99 |
||||||
|
直流輸出 |
|||||||
|
電壓范圍 |
0～40V |
0～80V |
0～360V |
0～500V |
0～800V |
0～1000V |
|
|
電流范圍 |
0～100A |
0～60A |
0～18A |
0～15A |
0～10A |
0～6A |
|
|
功率范圍 |
0～1.5KW |
0～1.5KW |
0～1.5KW |
0～1.5KW |
0～1.5KW |
0～1.5KW |
|
|
過壓保護范圍 |
最大額定電壓110% |
||||||
|
過流保護范圍 |
最大額定電流110% |
||||||
|
過功率保護范圍 |
最大額定功率110% |
||||||
|
電壓參數 |
|||||||
|
調整范圍 |
0～100%（額定最大電壓） |
||||||
|
精確度（23℃±5℃條件下） |
≤0.1%F.S |
||||||
|
紋波 |
P-P(20Hz-20MHz) |
≤100mVpp |
≤100mVpp |
≤300mVpp |
≤500mVpp |
≤650mVpp |
≤650mVpp |
|
RMS(20Hz-300kHz) |
≤10mVrms |
≤10mVrms |
≤30mVrms |
≤40mVrms |
≤50mVrms |
≤90mVrms |
|
|
顯示器精確度 |
≤0.02%F.S |
||||||
|
顯示器分辨率 |
0.001V |
||||||
|
上升時間（負載從10%-90%） |
≤30ms |
||||||
|
下降時間（100%滿負載） |
≤80ms |
||||||
|
放電時間 |
<10s |
||||||
|
電流參數 |
|||||||
|
調整范圍 |
0～100%（額定最大電流） |
||||||
|
精確度（23℃±5℃條件下） |
≤0.1%+0.1%F.S |
||||||
|
顯示器精確度 |
≤0.02%F.S |
||||||
|
顯示器分辨率 |
0.0001A |
||||||
|
功率參數 |
|||||||
|
調整范圍 |
0～Pmax（額定最大功率） |
||||||
|
精確度（23℃±5℃條件下） |
≤1% F.S |
||||||
|
顯示器精確度 |
≤1% F.S |
||||||
|
顯示器分辨率 |
0.01W |
||||||
|
技術參數 |
PDS 2080-100C |
PDS 2080-120C |
PDS 2360-36C |
PDS 2500-30C |
PDS 2800-20C |
PDS 21000-12C |
|
|
交流輸入 |
|||||||
|
電壓范圍 |
180V~270VAC |
||||||
|
頻率范圍 |
45-65Hz |
||||||
|
功率因素 |
≈0.99 |
||||||
|
直流輸出 |
|||||||
|
電壓范圍 |
0～80V |
0～80V |
0～360V |
0～500V |
0～800V |
0～1000V |
|
|
電流范圍 |
0～100A |
0～120A |
0～36A |
0～30A |
0～20A |
0～12A |
|
|
功率范圍 |
0～3KW |
0～3KW |
0～3KW |
0～3KW |
0～3KW |
0～3KW |
|
|
過壓保護范圍 |
最大額定電壓110% |
||||||
|
過流保護范圍 |
最大額定電流110% |
||||||
|
過功率保護范圍 |
最大額定功率110% |
||||||
|
電壓參數 |
|||||||
|
調整范圍 |
0～100%（額定最大電壓） |
||||||
|
精確度（23℃±5℃條件下） |
≤0.1%F.S |
||||||
|
紋波 |
P-P(20Hz-20MHz) |
≤100mVpp |
≤100mVpp |
≤300mVpp |
≤500mVpp |
≤650mVpp |
≤650mVpp |
|
RMS(20Hz-300kHz) |
≤10mVrms |
≤10mVrms |
≤30mVrms |
≤40mVrms |
≤50mVrms |
≤90mVrms |
|
|
顯示器精確度 |
≤0.02%F.S |
||||||
|
顯示器分辨率 |
0.001V |
||||||
|
上升時間（負載從10%-90%） |
≤30ms |
||||||
|
下降時間（100%滿負載） |
≤80ms |
||||||
|
放電時間 |
<10s |
||||||
|
電流參數 |
|||||||
|
調整范圍 |
0～100%（額定最大電流） |
||||||
|
精確度（23℃±5℃條件下） |
≤0.1%+0.1%F.S |
||||||
|
顯示器精確度 |
≤0.02%F.S |
||||||
|
顯示器分辨率 |
0.0001A |
||||||
|
功率參數 |
|||||||
|
調整范圍 |
0～Pmax（額定最大功率） |
||||||
|
精確度（23℃±5℃條件下） |
≤1% F.S |
||||||
|
顯示器精確度 |
≤1% F.S |
||||||
|
顯示器分辨率 |
0.01W |
||||||
|
其他參數 |
|
|
效率1) |
≈93% |
|
輸入對外殼 |
2500V DC |
|
輸入對輸出 |
2500V DC |
|
保護功能 |
OVP/OCP/OTP/OPP |
|
數字接口 |
RS232/USB/LAN（標配）；GPIB（可選） |
|
并聯操作 |
YES（主從控制：共享總線或模擬接口） |
|
串聯操作 |
YES（主從控制：無） |
|
主從控制 |
YES |
|
制冷方式 |
風冷 |
|
工作溫度 |
0-50℃ |
|
儲存溫度 |
-20℃～60℃ |
|
相對濕度 |
＜80%（無凝露） |
|
使用高度 |
＜2000m |
|
產品重量 |
1.5KW≈10kg; 3KW≈12kg |
|
產品尺寸(寬x高x深) |
490mm x 43.5mm x 530mm |
|
備注：以上數據測試條件為環境溫度0～45℃，濕度＜80%（無凝露），開機30分鐘后，以2%～100%額定輸出電壓、1%～100%額定輸出電流，補償點為輸出端子，于輸出端子測得平均數據。 |
|
1)100%輸入電壓與100%功率時的典型值
|
產品型號 |
電壓范圍 |
電流范圍 |
功率范圍 |
外觀 |
|
PDS 2040-60C |
0…40V |
0…60A |
0…1000W |
1U |
|
PDS 2060-50C |
0…60V |
0…50A |
0…1000W |
1U |
|
PDS 2080-40C |
0…80V |
0…40A |
0…1000W |
1U |
|
PDS 2360-15C |
0…360V |
0…15A |
0…1000W |
1U |
|
PDS 2500-10C |
0…500V |
0…10A |
0…1000W |
1U |
|
PDS 2800-05C |
0…800V |
0…5A |
0…1000W |
1U |
|
PDS 21000-04C |
0…1000V |
0…4A |
0…1000W |
1U |
|
PDS 2040-100C |
0…40V |
0…100A |
0…1500W |
1U |
|
PDS 2080-60C |
0…80V |
0…60A |
0…1500W |
1U |
|
PDS 2360-18C |
0…360V |
0…18A |
0…1500W |
1U |
|
PDS 2500-15C |
0…500V |
0…15A |
0…1500W |
1U |
|
PDS 2800-10C |
0…800V |
0…10A |
0…1500W |
1U |
|
PDS 21000-06C |
0…1000V |
0…6A |
0…1500W |
1U |
|
PDS 2080-100C |
0…80V |
0…100A |
0…3000W |
1U |
|
PDS 2080-120C |
0…80V |
0…120A |
0…3000W |
1U |
|
PDS 2360-36C |
0…360V |
0…36A |
0…3000W |
1U |
|
PDS 2500-30C |
0…500V |
0…30A |
0…3000W |
1U |
|
PDS 2800-20C |
0…800V |
0…20A |
0…3000W |
1U |
|
PDS 21000-12C |
0…1000V |
0…12A |
0…3000W |
1U |
