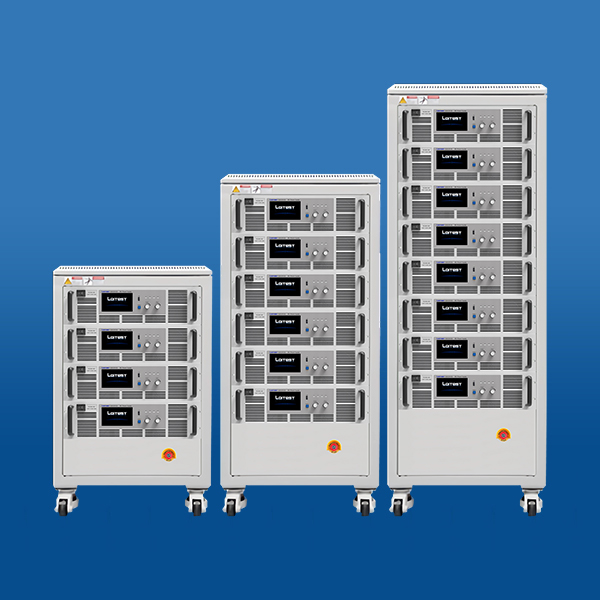

PDS 2000L/XU系列直流電源，是集成在19″機架式或封閉式機柜中的大功率直流電源系統。此直流電源機柜系統是由純直流源組成，其高功率密度產品可輕松并聯至180KW的輸出功率，電壓高達2250VDC，電流高達6120ADC。由于其模塊化設計、標準化電源和保護模塊，使其可以經濟、靈活的適應各種用戶需求。
主要特點：
■ 輸入電壓：AC 380V±10%
■ 電壓范圍：0~2250V可選
■ 電流最大可達6120A
■ 電壓精度：0.02%+0.02%F.S.
■ 電流精度：0.1%+0.1%F.S.
■ 功率范圍：30KW~180KW可選
■ 自動量程輸出，靈活的功率調整輸出級
■ 產品全部預設，布線安裝好，方便使用
■ 高精度/高穩定性
■ 主從控制功能
■ 支持CV、CC優先模式
■ 通訊接口：LAN/
■ 智能溫控風扇制冷，降低噪音
■ 線損自動補償功能
■ 內置控制界面，支持SCPI指令語言
■ 多種保護功能 (OVP, OCP, OPP, OTP、欠壓、反接等)
顯示與控制
PDS 2000L/XU系列直流電源的設定值、實際值與狀態都能同一時間清晰顯示于屏幕上，讓用戶一覽無遺。所有輸出參數的監控功能有助于減少測試設備，且?guī)缀醪恍枰惭b外部的監控硬件與軟件。

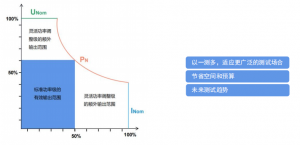

寬范圍輸出
PDS 2000L/XU系列直流電源均具有真正的寬范圍功能，也稱為“自動量程電源”，與標準電源的矩形輸出相比，自動量程電源能夠在不超出最大額定功率的情況下，以更多電壓對應更多電流，即在較小電流時自動調整為高電壓，而在電壓較低時調整輸出較大電流。僅用一臺電源即可完成更多場合的測試，滿足更廣泛的測試要求，大幅降低實驗室或自動化測試系統中電源成本及占用空間。
保護功能
可設定過壓保護極限值(OVP)、以及過流保護極限值(OCP)與過功率保護極限值(OPP)。一旦因誤操作超過了這三個極限值中的一個，直流輸出會立即切斷，在顯示器和接口端還會發出報警狀態信號。
CC&CV優先模式
用戶可以通過選擇CC/CV環路的響應速度以及環路工作模式，來決定輸出是電壓高速模式還是電流無過沖模式，此功能適用于諸如大功率集成電路的測試、充放電測試、軍用和汽車電子的電源瞬變仿真和表征等。
電池內阻模擬功能
此系列電源具備電池內阻模擬輸出功能，當電源輸出電流增大時輸出電壓可根據用戶預先設定內阻值進行調節。
級聯功能
PDS 2000L/XU系列直流電源可單獨使用，采用的主從機并聯功能，最大程度發揮產品使用靈活性。采用特定均流設計功能，確保每個電源模塊均流平衡，保證產品輸出的一致性。當有更大功率需求，可選擇相同規格電源，單個機柜進行最多10臺并聯，通過并聯多個電源，可以組成一個更大功率的主電源系統。其電源系統的搭建快速而有彈性，并聯之后的電源仍能達到單機電源的標準和操作便捷性。

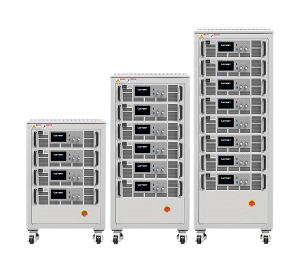

直流電源機柜系統
15U直流電源機柜系統（30KW-60KW)
■ 電壓范圍：0~2250V可選
■ 電流范圍：0~2040A可選
■ 功率范圍：30KW~60KW可選
■ 尺寸：600mmx1000mmx800mm(WxDxH)
24U直流電源機柜系統（30KW-105KW)
■ 電壓范圍：0~2250V可選
■ 電流范圍：0~3570A可選
■ 功率范圍：30KW~105KW可選
■ 尺寸：600mm x 1000mm x 1500mm(WxDxH)
42U直流電源機柜系統 (30KW-180KW)
■ 電壓范圍：0~2250V可選
■ 電流范圍：0~6120A可選
■ 功率范圍：30KW~180KW可選
■ 尺寸：600mm x 1000mm x 2200mm(WxDxH)
|
型號 |
PDS 2080-1020L/15U |
PDS 2200-420L/15U |
PDS 2400-240L/15U |
PDS 2500-180L/15U |
PDS 2800-120L/15U |
|
|
電壓 |
0~80V |
0~200V |
0~400V |
0~500V |
0~800V |
|
|
電流 |
0~1020A |
0~420A |
0~240A |
0~180A |
0~120A |
|
|
功率 |
0~30KW |
0~30KW |
0~30KW |
0~30KW |
0~30KW |
|
|
電壓 編程 |
分辨率 |
2mV |
4mV |
6mV |
10mV |
12.5mV |
|
精度 |
0.02%+0.05%F.S. |
|||||
|
電流 編程 |
分辨率 |
16bits |
||||
|
精度 |
0.1%+0.2% F.S. |
|||||
|
外部 模擬 編程 |
控制電壓 |
0~5V 對0~100%F.S. |
||||
|
電壓精度 |
0.5%F.S. |
|||||
|
電流精度 |
0.5%F.S. |
|||||
|
線性 調整率 |
電壓 |
0.02%F.S. |
||||
|
電流 |
0.05%F.S. |
|||||
|
功率 |
0.05%F.S. |
|||||
|
負載 調整率 |
電壓 |
0.05%F.S. |
||||
|
電流 |
0.15%F.S. |
|||||
|
功率 |
0.75%F.S. |
|||||
|
電壓 測量 |
分辨率 |
2mV |
4mV |
6mV |
10mV |
12.5mV |
|
精度 |
0.02%+0.05%F.S. |
|||||
|
電流 測量 |
分辨率 |
16Bits |
||||
|
精度 |
0.1%+0.2% F.S. |
|||||
|
功率測量 |
精度 |
1%F.S. |
||||
|
電壓上升最大斜率 |
6000V/s |
|||||
|
電壓下降 時間 |
空載 |
≤2s |
||||
|
滿載 |
≤30ms |
|||||
|
瞬態回應 |
10%~90%動態載，恢復至輸出精度范圍所需時間＜2mS |
|||||
|
并機 |
支持10 臺同機型主、從并機擴容 |
|||||
|
保護 |
過壓、過流、過功率、過溫、欠壓等 |
|||||
|
通訊界面 |
LAN 、USB(串口)、（選配 GPIB、CAN 、RS485） |
|||||
|
通訊協議 |
標準SCPI 、ModBus |
|||||
|
輸入特性 |
輸入電壓 |
340VAC~460VAC ，頻率 47Hz~63Hz |
||||
|
功率因數 |
0.99(Typical) |
|||||
|
效率 |
＞93% (Typical) |
|||||
|
使用環境 |
工作溫度 |
0℃~40℃ |
||||
|
存儲溫度 |
-20℃~70℃ |
|||||
|
使用海拔 |
＜2000m |
|||||
|
散熱方式 |
風冷，智能風控 |
|||||
|
尺寸（WxHxD） |
600mm x 1000mm x 800mm |
|||||
|
重量 |
約65kg |
|||||
|
型號 |
PDS 2080-2040L/15U |
PDS 2200-840L/15U |
PDS 2400-480L/15U |
PDS 2500-360L/15U |
PDS 2800-240L/15U |
|
|
電壓 |
0~80V |
0~200V |
0~400V |
0~500V |
0~800V |
|
|
電流 |
0~2040A |
0~840A |
0~480A |
0~~360A |
0~240A |
|
|
功率 |
0~60KW |
0~60KW |
0~60KW |
0~60KW |
0~60KW |
|
|
電壓 編程 |
分辨率 |
2mV |
4mV |
6mV |
10mV |
12.5mV |
|
精度 |
0.02%+0.05%F.S. |
|||||
|
電流 編程 |
分辨率 |
16bits |
||||
|
精度 |
0.1%+0.2% F.S. |
|||||
|
外部 模擬 編程 |
控制電壓 |
0~5V 對0~100%F.S. |
||||
|
電壓精度 |
0.5%F.S. |
|||||
|
電流精度 |
0.5%F.S. |
|||||
|
線性 調整率 |
電壓 |
0.02%F.S. |
||||
|
電流 |
0.05%F.S. |
|||||
|
功率 |
0.05%F.S. |
|||||
|
負載 調整率 |
電壓 |
0.05%F.S. |
||||
|
電流 |
0.15%F.S. |
|||||
|
功率 |
0.75%F.S. |
|||||
|
電壓 測量 |
分辨率 |
2mV |
4mV |
6mV |
10mV |
12.5mV |
|
精度 |
0.02%+0.05%F.S. |
|||||
|
電流 測量 |
分辨率 |
16Bits |
||||
|
精度 |
0.1%+0.2% F.S. |
|||||
|
功率測量 |
精度 |
1%F.S. |
||||
|
電壓上升最大斜率 |
6000V/s |
|||||
|
電壓下降 時間 |
空載 |
≤2s |
||||
|
滿載 |
≤30ms |
|||||
|
瞬態回應 |
10%~90%動態載，恢復至輸出精度范圍所需時間＜2mS |
|||||
|
并機 |
支持10 臺同機型主、從并機擴容 |
|||||
|
保護 |
過壓、過流、過功率、過溫、欠壓等 |
|||||
|
通訊界面 |
LAN 、USB(串口)、（選配 GPIB、CAN 、RS485） |
|||||
|
通訊協議 |
標準SCPI 、ModBus |
|||||
|
輸入特性 |
輸入電壓 |
340VAC~460VAC ，頻率 47Hz~63Hz |
||||
|
功率因數 |
0.99(Typical) |
|||||
|
效率 |
＞93% (Typical) |
|||||
|
使用環境 |
工作溫度 |
0℃~40℃ |
||||
|
存儲溫度 |
-20℃~70℃ |
|||||
|
使用海拔 |
＜2000m |
|||||
|
散熱方式 |
風冷，智能風控 |
|||||
|
尺寸（WxHxD） |
600mm x 1000mm x 1500mm |
|||||
|
重量 |
約145kg |
|||||
|
型號 |
PDS 2080-3060L/24U |
PDS 2200-1260L/24U |
PDS 2400-720L/24U |
PDS 2500-540L/24U |
PDS 2800-360L/24U |
|
|
電壓 |
0~80V |
0~200V |
0~400V |
0~500V |
0~800V |
|
|
電流 |
0~3060A |
0~1260A |
0~720A |
0~540A |
0~360A |
|
|
功率 |
0~90KW |
0~90KW |
0~90KW |
0~90KW |
0~90KW |
|
|
電壓 編程 |
分辨率 |
2mV |
4mV |
6mV |
10mV |
12.5mV |
|
精度 |
0.02%+0.05%F.S. |
|||||
|
電流 編程 |
分辨率 |
16bits |
||||
|
精度 |
0.1%+0.2% F.S. |
|||||
|
外部 模擬 編程 |
控制電壓 |
0~5V 對0~100%F.S. |
||||
|
電壓精度 |
0.5%F.S. |
|||||
|
電流精度 |
0.5%F.S. |
|||||
|
線性 調整率 |
電壓 |
0.02%F.S. |
||||
|
電流 |
0.05%F.S. |
|||||
|
功率 |
0.05%F.S. |
|||||
|
負載 調整率 |
電壓 |
0.05%F.S. |
||||
|
電流 |
0.15%F.S. |
|||||
|
功率 |
0.75%F.S. |
|||||
|
電壓 測量 |
分辨率 |
2mV |
4mV |
6mV |
10mV |
12.5mV |
|
精度 |
0.02%+0.05%F.S. |
|||||
|
電流 測量 |
分辨率 |
16Bits |
||||
|
精度 |
0.1%+0.2% F.S. |
|||||
|
功率測量 |
精度 |
1%F.S. |
||||
|
電壓上升最大斜率 |
6000V/s |
|||||
|
電壓下降 時間 |
空載 |
≤2s |
||||
|
滿載 |
≤30ms |
|||||
|
瞬態回應 |
10%~90%動態載，恢復至輸出精度范圍所需時間＜2mS |
|||||
|
并機 |
支持10 臺同機型主、從并機擴容 |
|||||
|
保護 |
過壓、過流、過功率、過溫、欠壓等 |
|||||
|
通訊界面 |
LAN 、USB(串口)、（選配 GPIB、CAN 、RS485） |
|||||
|
通訊協議 |
標準SCPI 、ModBus |
|||||
|
輸入特性 |
輸入電壓 |
340VAC~460VAC ，頻率 47Hz~63Hz |
||||
|
功率因數 |
0.99(Typical) |
|||||
|
效率 |
＞93% (Typical) |
|||||
|
使用環境 |
工作溫度 |
0℃~40℃ |
||||
|
存儲溫度 |
-20℃~70℃ |
|||||
|
使用海拔 |
＜2000m |
|||||
|
散熱方式 |
風冷，智能風控 |
|||||
|
尺寸（WxHxD） |
600mm x 1000mm x 1500mm |
|||||
|
重量 |
約250kg |
|||||
|
型號 |
PDS 2200-1680L/42U |
PDS 2400-960L/42U |
PDS 2500-720L/42U |
PDS 2800-480L/42U |
|||
|
電壓 |
0~200V |
0~400V |
0~500V |
0~800V |
|||
|
電流 |
0~1680A |
0~960A |
0~720A |
0~480A |
|||
|
功率 |
0~120KW |
0~120KW |
0~120KW |
0~120KW |
|||
|
電壓 編程 |
分辨率 |
4mV |
6mV |
10mV |
12.5mV |
||
|
精度 |
0.02%+0.05%F.S. |
||||||
|
電流 編程 |
分辨率 |
16bits |
|||||
|
精度 |
0.1%+0.2% F.S. |
||||||
|
外部 模擬 編程 |
控制電壓 |
0~5V 對0~100%F.S. |
|||||
|
電壓精度 |
0.5%F.S. |
||||||
|
電流精度 |
0.5%F.S. |
||||||
|
線性 調整率 |
電壓 |
0.02%F.S. |
|||||
|
電流 |
0.05%F.S. |
||||||
|
功率 |
0.05%F.S. |
||||||
|
負載 調整率 |
電壓 |
0.05%F.S. |
|||||
|
電流 |
0.15%F.S. |
||||||
|
功率 |
0.75%F.S. |
||||||
|
電壓 測量 |
分辨率 |
2mV |
4mV |
6mV |
10mV |
12.5mV |
|
|
精度 |
0.02%+0.05%F.S. |
||||||
|
電流 測量 |
分辨率 |
16Bits |
|||||
|
精度 |
0.1%+0.2% F.S. |
||||||
|
功率測量 |
精度 |
1%F.S. |
|||||
|
電壓上升最大斜率 |
6000V/s |
||||||
|
電壓下降 時間 |
空載 |
≤2s |
|||||
|
滿載 |
≤30ms |
||||||
|
瞬態回應 |
10%~90%動態載，恢復至輸出精度范圍所需時間＜2mS |
||||||
|
并機 |
支持10 臺同機型主、從并機擴容 |
||||||
|
保護 |
過壓、過流、過功率、過溫、欠壓等 |
||||||
|
通訊界面 |
LAN 、USB(串口)、（選配 GPIB、CAN 、RS485） |
||||||
|
通訊協議 |
標準SCPI 、ModBus |
||||||
|
輸入特性 |
輸入電壓 |
340VAC~460VAC ，頻率 47Hz~63Hz |
|||||
|
功率因數 |
0.99(Typical) |
||||||
|
效率 |
＞93% (Typical) |
||||||
|
使用環境 |
工作溫度 |
0℃~40℃ |
|||||
|
存儲溫度 |
-20℃~70℃ |
||||||
|
使用海拔 |
＜2000m |
||||||
|
散熱方式 |
風冷，智能風控 |
||||||
|
尺寸（WxHxD） |
600mm x 1000mm x 2200mm |
||||||
|
重量 |
約350kg |
||||||
| 產品型號 | 電壓范圍 | 電流范圍 | 功率范圍 | 外觀 |
| PDS?2080-1020L/15U | 0…80V | 0…1020A | 0…30KW | 15U |
| PDS?2200-420L/15U | 0…200V | 0…420A | 0…30KW | 15U |
| PDS?2400-240L/15U | 0…400V | 0…240A | 0…30KW | 15U |
| PDS?2500-180L/15U | 0…500V | 0…180A | 0…30KW | 15U |
| PDS?2800-120L/15U | 0…800V | 0…120A | 0…30KW | 15U |
| PDS?21200-80L/15U | 0…1200V | 0…80A | 0…30KW | 15U |
| PDS?21500-60L/15U | 0…1500V | 0…60A | 0…30KW | 15U |
| PDS 22250-50L/15U | 0…2250V | 0…50A | 0…30KW | 15U |
| PDS?2080-1530L/15U | 0…80V | 0…1530A | 0…45KW | 15U |
| PDS?2200-630L/15U | 0…200V | 0…630A | 0…45KW | 15U |
| PDS?2400-360L/15U | 0…400V | 0…360A | 0…45KW | 15U |
| PDS 2500-270L/15U | 0…500V | 0…270A | 0…45KW | 15U |
| PDS?2800-225L/15U | 0…800V | 0…225A | 0…45KW | 15U |
| PDS?21200-120L/15U | 0…1200V | 0…120A | 0…45KW | 15U |
| PDS?21500-90L/15U | 0…1500V | 0…90A | 0…45KW | 15U |
| PDS 22250-75L/15U | 0…2250V | 0…75A | 0…45KW | 15U |
| PDS?2080-2040L/15U | 0…80V | 0…2040A | 0…60KW | 15U |
| PDS?2200-840L/15U | 0…200V | 0…840A | 0…60KW | 15U |
| PDS?2400-480L/15U | 0…400V | 0…480A | 0…60KW | 15U |
| PDS?2500-360L/15U | 0…500V | 0…360A | 0…60KW | 15U |
| PDS?2800-240L/15U | 0…800V | 0…240A | 0…60KW | 15U |
| PDS?21200-160L/15U | 0…1200V | 0…160A | 0…60KW | 15U |
| PDS?21500-120L/15U | 0…1500V | 0…120A | 0…60KW | 15U |
| PDS 22250-100L/15U | 0…2250V | 0…100A | 0…60KW | 15U |
| PDS?2080-2550L/24U | 0…80V | 0…2550A | 0…75KW | 24U |
| PDS?2200-1050L/24U | 0…200V | 0…1050A | 0…75KW | 24U |
| PDS?2400-600L/24U | 0…400V | 0…600A | 0…75KW | 24U |
| PDS?2500-450L/24U | 0…500V | 0…450A | 0…75KW | 24U |
| PDS?2800-375L/24U | 0…800V | 0…375A | 0…75KW | 24U |
| PDS?21200-200L/15U | 0…1200V | 0…200A | 0…75KW | 24U |
| PDS?21500-150L/15U | 0…1500V | 0…150A | 0…75KW | 24U |
| PDS 22250-125L/15U | 0…2250V | 0…125A | 0…75KW | 24U |
| PDS?2080-3060L/24U | 0…80V | 0…3060A | 0…90KW | 24U |
| PDS?2200-1260L/24U | 0…200V | 0…1260A | 0…90KW | 24U |
| PDS?2400-720L/24U | 0…400V | 0…720A | 0…90KW | 24U |
| PDS?2500-540L/24U | 0…500V | 0…540A | 0…90KW | 24U |
| PDS?2800-450L/24U | 0…800V | 0…450A | 0…90KW | 24U |
| PDS?21200-240L/15U | 0…1200V | 0…240A | 0…90KW | 24U |
| PDS?21500-180L/15U | 0…1500V | 0…180A | 0…90KW | 24U |
| PDS 22250-150L/15U | 0…2250V | 0…150A | 0…90KW | 24U |
| PDS?2080-3570L/42U | 0…80V | 0…3570A | 0…105KW | 42U |
| PDS?2200-1470L/42U | 0…200V | 0…1470A | 0…105KW | 42U |
| PDS?2400-840L/42U | 0…400V | 0…840A | 0…105KW | 42U |
| PDS?2500-630L/42U | 0…500V | 0…630A | 0…105KW | 42U |
| PDS?2800-525L/42U | 0…800V | 0…525A | 0…105KW | 42U |
| PDS?21200-280L/42U | 0…1200V | 0…280A | 0…105KW | 42U |
| PDS?21500-210L/42U | 0…1500V | 0…210A | 0…105KW | 42U |
| PDS 22250-175L/42U | 0…2250V | 0…175A | 0…105KW | 42U |
| PDS?2080-4080L/42U | 0…80V | 0…4080A | 0…120KW | 42U |
| PDS?2200-1680L/42U | 0…200V | 0…1680A | 0…120KW | 42U |
| PDS?2400-960L/42U | 0…400V | 0…960A | 0…120KW | 42U |
| PDS?2500-720L/42U | 0…500V | 0…720A | 0…120KW | 42U |
| PDS?2800-480L/42U | 0…800V | 0…480A | 0…120KW | 42U |
| PDS?21200-320L/42U | 0…1200V | 0…320A | 0…120KW | 42U |
| PDS?21500-240L/42U | 0…1500V | 0…240A | 0…120KW | 42U |
| PDS 22250-200L/42U | 0…2250V | 0…200A | 0…120KW | 42U |
