雙向AC/DC變流器模塊采用模塊化設計，采用先進控制算法實現多機并聯，并機系統功率等級覆蓋30KW～1MW。該模塊兼具LCD本地監控與EMS系統遠程調度功能，具備優良的負載適應性及電網適應性，同時獨立風道設計使其有效應對各種復雜應用環境，系統運行更安全、可靠、經濟、環境適應性更強。
主要特點:
■ 交流側PF值為±1，提升帶載能?
■ 模塊能實現能量雙向流動
■ 正反向?縫切換
■ ?動態響應，滿載切換時間低?10ms
■ ?功率密度，體積?，重量輕
■ 觸控顯?屏操作控制，簡潔直觀
■ 模塊化設計，易于維護，便于擴容
■ 對外接?豐富，配合離并?切換裝置及隔離變壓器接?
■ 可直接與BMS交互
■ ?可靠防護性能
■ 采?交錯并聯技術，減?紋波電流
■ 多維度智能?扇調節技術，降低功耗和噪?
■ DSP設計，實現全數字化控制
■ 三級休眠機制，超低待機損耗
應用領域:
■ 微電網、微逆變器測試
■ 汽車電機、控制器和動力電池測試
■ 燃料電池測試、燃料電池DCDC測試
■ 不間斷供電電源（UPS）、車載充電機（OBC）、充電樁、雙向DC-DC測試
■ 電解、電鍍、電焊等工業測試
■ 通信供電、LED產品測試
■ 汽車電子、軍用電子、航空電子測試
■ 大功率測試、直流回饋負載需求場合
|
交流側參數 |
||
|
項目 |
詳細規格 |
|
|
輸入類型 |
三相五線制 |
|
|
額定電壓 |
380Vac±15% |
|
|
額定電流 |
0-90A |
|
|
額定頻率及范圍 |
50/60Hz |
|
|
功率因數調節范圍 |
±1 |
|
|
諧波含量THDi |
≤3% |
|
|
直流側參數 |
||
|
項目 |
詳細規格 |
|
|
型號 |
PBS 31000-50B |
PBS 31000-100B |
|
額定功率 |
0-±15KW |
0-±30KW |
|
額定電壓（BAT+/-） |
300Vdc |
|
|
電壓范圍（BAT+/-） |
50Vdc-950Vdc |
|
|
電流范圍 |
0-±50A |
0-±100A |
|
電壓誤差 |
±0.1% |
|
|
穩壓精度 |
±0.1% |
|
|
電流誤差 |
±0.1% |
|
|
穩流精度 |
±0.1% |
|
|
限壓特性 |
具備 |
|
|
限流特性 |
具備 |
|
|
級聯誤差 |
1% |
|
|
基本特性 |
||
|
交直流啟動功能 |
具備 |
|
|
正方向切換時間 |
≤10ms |
|
|
峰值效率 |
95% |
|
|
外形尺寸（H*W*D） |
129*436*470mm |
|
|
重量 |
26kg |
|
|
環境條件 |
||
|
工作溫度范圍 |
-20℃~+45℃ |
|
|
工作濕度范圍 |
<+95%RH，Relative humidity, non-condensing |
|
|
存儲溫度 |
-40°C~ +55°C |
|
|
存儲濕度 |
0 ~ +95%RH，Relative humidity, non-condensing |
|
|
冷卻方式 |
強制風冷 |
|
|
海拔高度 |
3000m |
|
|
防護等級 |
IP20 |
|
|
噪音 |
＜70dB |
|
|
通訊功能 |
||
|
通訊方式 |
CAN，RS485，以太網，干接點 |
|
|
上報信號 |
各種保護信號、電壓電流信號 |
|
|
接收信號 |
開關機信號 |
|
|
安全特性 |
||
|
安全規格標準 |
參考18487.1 |
|
|
耐壓：輸入&輸出-PE |
3535Vdc |
|
|
耐壓：輸入&輸出-CAN |
2828Vdc |
|
|
浪涌：輸入&輸出-PE |
6kV |
|
|
EMC特性 |
參考33008.1 |
|
|
輻射 |
CLASS A |
|
|
ESD |
嚴酷等級3 |
|
|
EFT |
嚴酷等級3 |
|
|
射頻抗擾度 |
嚴酷等級3 |
|
?

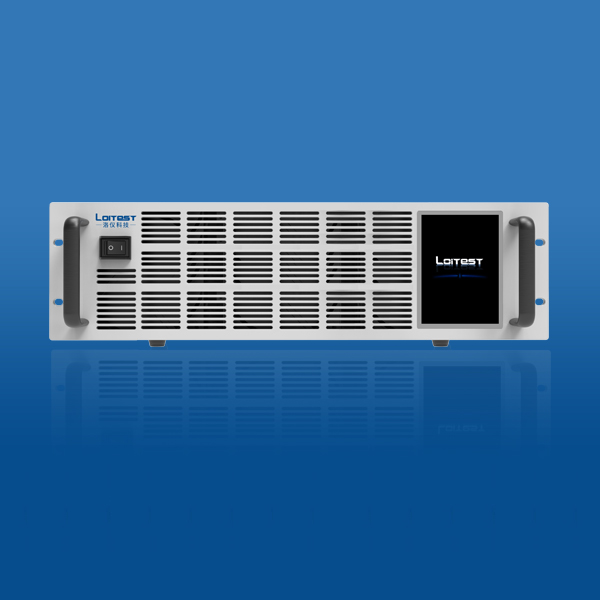

| 產品型號 | 電壓范圍 | 電流范圍 | 功率范圍 | 外觀 |
| PBS 31000-50B | 0…1000V | 0…±50A | 0…±15KW | 3U |
| PBS 31000-100B | 0…1000V | 0…±100A | 0…±30KW | 3U |
選配件
一體式機柜系統： |

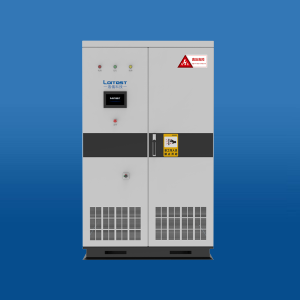

■ 結構：標準機柜系統，包含機械件主體、電網連接插頭、急停開關、銅條及主從連線。機柜內布線合理，達到可以開機工作的狀態；機柜內部布置電源線的接入與接出端子，系統組裝完成之后，進行測試，連通上位就可以進行工作。
■ 機柜類型：24U, 36U 或 42U 一體式機柜系統（交鑰匙系統） ■ 機柜尺寸：24U 寬620*深1000*高1200mm |
AC電源輸入線： |
■ 規格：5M、10M、15M、20M
■ 型號命名：EN6-505 |
正負輸出硅膠軟線： |
■ 規格：（2M）：40A、60A、80A、100A、150A、200A、300A、400A、510A、600A
■ 型號命名：EU2-60 |
正負輸出編織線： |
■ 規格：（2M）：300A、500A、600A、1000A、1500A、2000A
■ 型號命名：EU2K-300 |
專用周轉箱：箱.png) |
■ 規格：?1U、?2U、1U、2U、3U、4U等
■ 型號命名：E-NU |
