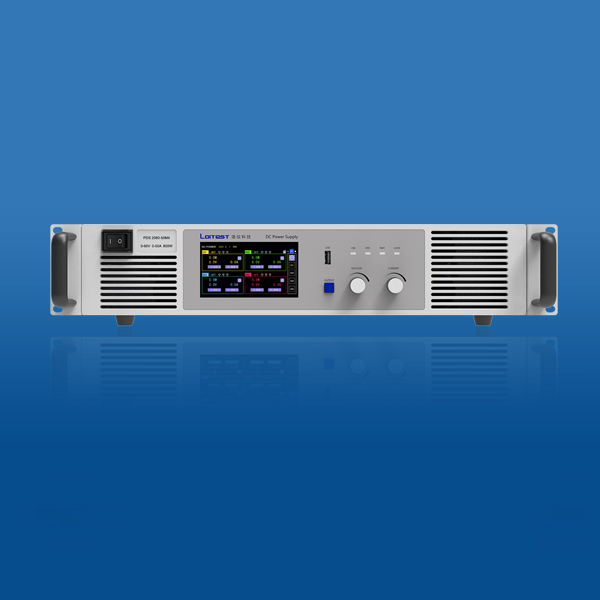

PDS 2000M系列多通道直流電源，可提供800W～1500W 的功率輸出，電壓范圍60V～800V，單機電流可達50A。具有功率密度高、低紋波噪聲、動態響應速度快、長時間工作可靠性高等特點。電源可多通道同時輸出，通過編程軟件控制電源的每個通道輸出不同的功率，簡化使用的操作過程，適用于批量復雜測試環境下對直流源的要求。
主要特點:
■ 輸入電壓：180V~270VAC
■ 電壓范圍：0~800V可選
■ 電流范圍：0~50A可選
■ 電壓精度≤0.1%F.S
■ 電流精度≤0.1%+0.1%F.S
■ 功率范圍：單通道0~1500W可選
■ 效率高達93%
■ 自動量程輸出，靈活的功率調整輸出級
■ 高精度/高穩定性
■ 面板編程功能
■ 通道數：2~4通道輸出
■ 多種保護功能 (OVP, OCP, OPP, OTP)
■ 內置控制界面，支持SCPI指令語言
■ 通訊接口：RS-232/USB/LAN
■ 智能溫控風扇制冷，降低噪音
■ 彩屏控制面板，可顯示實際值，設定值，狀態與報警信息
外形尺寸
顯示與控制
PDS 2000M系列多通道直流電源的設定值、實際值與狀態都能同一時間清晰顯示于屏幕上，讓用戶一覽無遺。所有輸出參數的監控功能有助于減少測試設備，且?guī)缀醪恍枰惭b外部的監控硬件與軟件。產品支持面板編輯，與控制面板上的按鍵及旋鈕，結合操作，可以給用戶帶來簡單快捷的使用體驗。
寬范圍輸出
PDS 2000M直流電源均具有真正的寬范圍功能，也稱為“自動量程電源”，與標準電源的矩形輸出相比，自動量程電源能夠在不超出最大額定功率的情況下，以更多電壓對應更多電流，即在較小電流時自動調整為高電壓，而在電壓較低時調整輸出較大電流。僅用一臺電源即可完成更多場合的測試，滿足更廣泛的測試要求，大幅降低實驗室或自動化測試系統中電源成本及占用空間。
編程功能
支持在顯示面板編程功能，也可以通過優盤在電腦上進行內容編輯各種電壓、電流變化的測試程序，然后通過接口導入設備，無需連接計算機，實現設備的自動運行功能。
保護功能
可設定過壓保護極限值(OVP)、以及過流保護極限值(OCP)與過功率保護極限值(OPP)。一旦因誤操作超過了這三個極限值中的一個，直流輸出會立即切斷，在顯示器和接口端還會發出報警狀態信號。
功率
本電源最多可選4個通道，所有通道輸出功率可靈活調整，最大高達1500W,每通道可以獨立設置參數和測試。電源采用19“標準機架設計，方便用戶集成到遠程控制的實驗室應用與測試系統中，滿足不同客戶的各種需求。
| 技術參數 | |
| 交流輸入 | |
| 電壓范圍 | 180V~270VAC |
| 頻率范圍 | 45-65Hz |
| 功率因素 | ≈0.99 |
| 直流輸出 | |
| 電壓范圍 | 0～60V 至 0～800V（根據型號可選） |
| 電流范圍 | 0～4A 至 0～50A（根據型號可選） |
| 功率范圍 | 0～800W 至 0～1500W （根據型號可選） |
| 過壓保護范圍 | 最大額定電壓110% |
| 過流保護范圍 | 最大額定電流110% |
| 過功率保護范圍 | 最大額定功率110% |
| 電壓參數 | |
| 調整范圍 | 0～100%（額定最大電壓） |
| 精確度（23℃±5℃條件下） | ≤0.1%F.S |
| 顯示器精確度 | ≤0.2%F.S |
| 顯示器分辨率 | 0.001V |
| 上升時間（負載從10%-90%） | ≤30ms |
| 下降時間（100%滿負載） | ≤80ms |
| 放電時間 | <10s |
| 電流參數 | |
| 調整范圍 | 0～100%（額定最大電流） |
| 精確度（23℃±5℃條件下） | ≤0.1%+0.1%F.S |
| 顯示器精確度 | ≤0.2%F.S |
| 顯示器分辨率 | 0.001A |
| 功率參數 | |
| 調整范圍 | 0～Pmax（額定最大功率） |
| 精確度（23℃±5℃條件下） | ≤1%FS |
| 顯示器精確度 | ≤1.2% F.S |
| 顯示器分辨率 | 0.01W |
| 效率1) | ≈93% |
| 其他參數 | |
| 輸入對外殼 | 2500V DC |
| 輸入對輸出 | 2500V DC |
| 保護功能 | OVP/OCP/OPP |
| 數字接口 | RS232/USB |
| 并聯操作 | NO（主從控制：共享總線或模擬接口） |
| 串聯操作 | NO（主從控制：無） |
| 主從控制 | NO |
| 制冷方式 | 風冷 |
| 工作溫度 | 0-50℃ |
| 儲存溫度 | -20℃～60℃ |
| 相對濕度 | ＜80%（無凝露） |
| 使用高度 | ＜2000m |
| 產品重量 | ≈10kg |
| 產品尺寸 (寬x高x深) | 490mm x 88mm x 530.5mm |
| 備注：以上數據測試條件為環境溫度0～45℃，濕度＜80%（無凝露），開機30分鐘后，以2%～100%額定輸出電壓、1%～100%額定輸出電流，補償點為輸出端子，于輸出端子測得平均數據。 | |
1）100%輸入電壓與100%功率時的典型值
| 產品型號 | 電壓范圍 | 電流范圍 | 功率范圍 | 通訊方式 | 外觀 |
| PDS 2060-50M2 | 0…60V | 0…50A | 800W/2CH | USB/LAN | 2U |
| PDS 2080-30M2 | 0…80V | 0…30A | 800W/2CH | USB/LAN | 2U |
| PDS 2360-08M2 | 0…360V | 0…8A | 800W/2CH | USB/LAN | 2U |
| PDS 2500-06M2 | 0…500V | 0…6A |
800W/2CH | USB/LAN | 2U |
| PDS 2800-04M2 | 0…800V | 0…4A | 800W/2CH | USB/LAN | 2U |
| PDS 2080-50M2 | 0…80V | 0…50A | 1500W/2CH | USB/LAN | 2U |
| PDS 2360-15M2 | 0…360V | 0…15A | 1500W/2CH | USB/LAN | 2U |
| PDS 2500-10M2 | 0…500V | 0…10A | 1500W/2CH | USB/LAN | 2U |
| PDS 2800-08M2 | 0…800V | 0…8A | 1500W/2CH | USB/LAN | 2U |
| PDS 2060-50M4 | 0…60V | 0…50A | 800W/4CH | USB/LAN | 2U |
| PDS 2080-30M4 | 0…80V | 0…30A | 800W/4CH | USB/LAN | 2U |
| PDS 2360-08M4 | 0…360V | 0…8A | 800W/4CH | USB/LAN | 2U |
| PDS 2500-06M4 | 0…500V | 0…6A | 800W/4CH | USB/LAN | 2U |
| PDS 2800-04M4 | 0…800V | 0…4A | 800W/4CH | USB/LAN | 2U |
| PDS 2080-50M4 | 0…80V | 0…50A | 1500W/4CH | USB/LAN | 2U |
| PDS 2360-15M4 | 0…360V | 0…15A | 1500W/4CH | USB/LAN | 2U |
| PDS 2500-10M4 | 0…500V | 0…10A | 1500W/4CH | USB/LAN | 2U |
| PDS 2800-08M4 | 0…800V | 0…8A | 1500W/4CH | USB/LAN | 2U |
