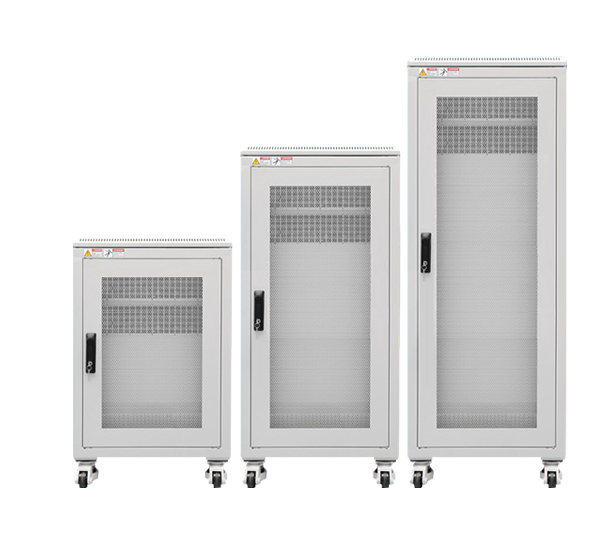

柜系統.png)

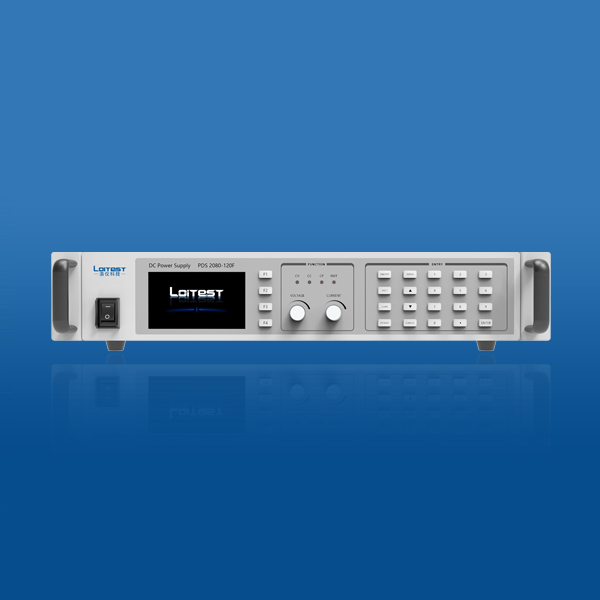

PDS 2000F系列可編程直流電源可提供1KW～3KW 的功率輸出，電壓范圍40V～1000V，單機電流可達200A。具有功率密度高、低紋波噪聲、動態響應速度快、長時間工作可靠性高等特點。
主要特點:
■ 輸入電壓：AC 220V±10%
■ 電壓范圍：0-1000V可選，精度≤0.1%F.S
■ 電流范圍：0-200A可選， 精度≤0.2%F.S
■ 功率范圍：0-3KW可選，支持并聯擴展至更大功率
■ 效率高達95%
■ 自動量程輸出，靈活的功率調整輸出級
■ 靈活、強大的序列測試功能
■ 具有引線壓降補償端子
■ 高精度/高穩定性
■ 主從控制功能
■ 通訊接口：RS-232/USB標配
■ 支持CV、CC、CP多種模式
■ 具有輸出端反壓保護功能
■ 智能溫控風扇制冷，降低噪音
■ 內置控制界面，支持SCPI指令語言
■ 支持OVP/OCP/OPP/OTP保護及SENSE端子反接保護
顯示與控制

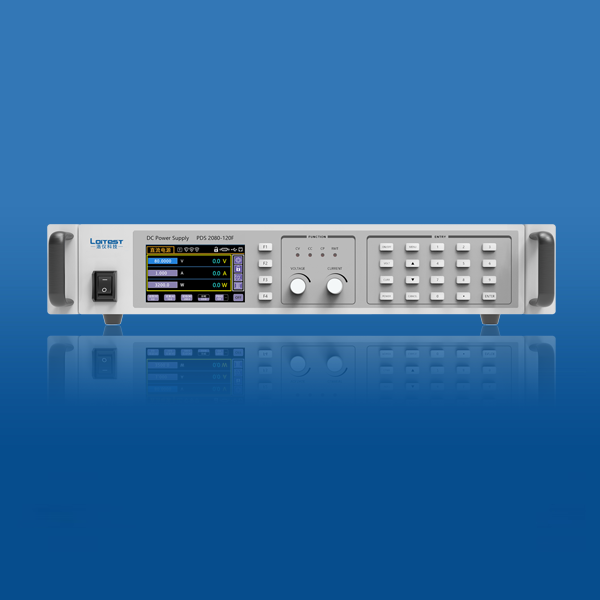

PDS 2000F系列可編程直流電源的設定值、實際值與狀態都能同一時間清晰顯示于屏幕上，讓用戶一覽無遺。所有輸出參數的監控功能有助于減少測試設備，且?guī)缀醪恍枰惭b外部的監控硬件與軟件。產品支持面板編輯，與控制面板上的按鍵及旋鈕，結合操作，可以給用戶帶來簡單快捷的使用體驗。
級聯功能?
PDS 2000F系列直流電源可單獨使用，也可采用主從機并聯功能，最大程度發揮產品使用靈活性。采用特定均流設計功能，確保每個電源模塊均流平衡，保證產品輸出的一致性。當有更大功率需求，可選擇相同規格電源，進行最多10臺并聯，通過并聯多個電源，可以組成一個更大功率的主電源系統。其電源系統的搭建快速而有彈性，并聯之后的電源仍能達到單機電源的標準和操作便捷性。
寬范圍輸出
PDS 2000F直流電源均具有真正的寬范圍功能，也稱為“自動量程電源”，與標準電源的矩形輸出相比，自動量程電源能夠在不超出最大額定功率的情況下，以更多電壓對應更多電流，即在較小電流時自動調整為高電壓，而在電壓較低時調整輸出較大電流。僅用一臺電源即可完成更多場合的測試，滿足更廣泛的測試要求，大幅降低實驗室或自動化測試系統中電源成本及占用空間。
保護功能
可設定過壓保護極限值(OVP)、以及過流保護極限值(OCP)與過功率保護極限值(OPP)。一旦因誤操作超過了這三個極限值中的一個，直流輸出會立即切斷，在顯示器和接口端還會發出報警狀態信號。
函數發生器
本系列所有型號都具有一可形成如下典型函數的真實函數發生器，并能將它們應用于輸出電壓或輸出電流上。發生器可通過前面板設置，或經某一數字接口遠程配置。預設函數會為用戶提供所有必須的參數，如Y偏差值，時間、頻率或幅度，一套完整的配置參數。
輸出端反壓保護
由于感性負載在接通電源或者斷開電源的一瞬間，會產生反電動勢電壓，這種電壓的峰值遠遠大于負載電源所能承受的電壓值，很容易引起電源故障，傳統解決方案為客戶自行在電源輸出端并聯二極管，接線復雜，選型困難，實用性極低。而此系列直流電源可在內部集成電壓反向保護模塊，吸收感性負載產生的反壓。無需客戶自己在電源外部并聯二極管，簡化了接線和二極管的選型難度。
|
型號750W |
PDS 2040-50F |
PDS 2080-30F |
PDS 2200-12F |
PDS 2360-7F |
PDS 2500-5F |
PDS 2750-3F |
PDS 21000-2F |
|
|
AC輸入 |
相數 |
1ph+N+PE |
||||||
|
電壓 |
220VAC±10% |
|||||||
|
頻率 |
45~66Hz |
|||||||
|
功率因數 |
≥0.99 |
|||||||
|
DC輸出 |
電壓 |
0~40V |
0~80V |
0~200V |
0~360V |
0~500V |
0~750V |
0~1000V |
|
電流 |
0~60A |
0~30A |
0~12.5A |
0~7.5A |
0~5A |
0~3A |
0~2.5A |
|
|
功率 |
0~750W |
0~750W |
0~750W |
0~750W |
0~750W |
0~750W |
0~750W |
|
|
效率 |
≤92% |
≤92% |
≤92% |
≤93% |
≤93% |
≤92% |
≤93% |
|
|
編程精度 |
電壓 |
≤±(0.05%+0.04%FS) |
||||||
|
電流 |
≤±(0.15%+0.1%FS) |
|||||||
|
功率 |
≤±0.8%FS |
|||||||
|
回讀精度 |
電壓 |
≤±(0.05%+0.04%FS) |
||||||
|
電流 |
≤±(0.15%+0.1%FS) |
|||||||
|
功率 |
≤±0.8%FS |
|||||||
|
紋波及噪聲 |
RMS(20Hz-300kHz) |
10mVrms |
10mVrms |
20mVrms |
40mVrms |
50mVrms |
75mVrms |
100mVrms |
|
P-P(20Hz-20MHz) |
100mVpp |
100mVpp |
175mVpp |
250mVpp |
325mVpp |
500mVpp |
650mVpp |
|
|
源效應 |
電壓 |
≤0.02%FS (±10%ΔUAC輸入) |
||||||
|
電流 |
≤0.05%FS (±10%ΔUAC輸入) |
|||||||
|
負載效應 |
電壓 |
≤0.05%FS（0-100%的負載調整率） |
||||||
|
電流 |
≤0.15%FS（0-100%ΔUDC的負載調整率） |
|||||||
|
模擬接口 |
規格 |
內置15-針D-Sub母插，電隔離 |
||||||
|
信號范圍 |
0~5V或0~10V(可切換) |
|||||||
|
U / I / P精確度 |
0~10V: ≤0.2%FS ?0~5V: ≤0.4%FS |
|||||||
|
動態響應 |
負載調整需時 |
≤2ms（負載從10-100%調整） |
||||||
|
時間 |
輸出電壓上升時間 |
最大30ms（10~90%滿量程） |
||||||
|
保護功能 |
OTP ,OVP ,OCP ,OPP ,PF |
|||||||
|
通訊接口 |
RS232/RS485/CAN/GPIB/USB/LAN等可選通訊接口 |
|||||||
|
并聯操作 |
可實現，通過真實主-從操作，可連接多達10臺產品（經共享總線) |
|||||||
|
工作環境 |
室內型；工作溫度：0~50℃，濕度：<80%, 無凝露，儲存溫度：-20~70℃，海拔：<2000m |
|||||||
|
隔離耐壓 |
1000VDC（輸出對大地） |
|||||||
|
體積W×H×D(mm) |
482mm×88mm×455mm (W×H×D) ?標準機箱，高度2U |
|||||||
|
重量 |
9.6kg |
9.6kg |
9.6kg |
9.6kg |
9.6kg |
9.6kg |
9.8kg |
|
|
型號 1.5KW |
PDS 2040-60F |
PDS 2080-60F |
PDS 2200-25F |
PDS 2360-15F |
PDS 2500-10F |
PDS 2750-7F |
PDS 21000-5F |
|
|
AC輸入 |
相數 |
1ph+N+PE |
||||||
|
電壓 |
220VAC±10% |
|||||||
|
頻率 |
45~66Hz |
|||||||
|
功率因數 |
≥0.99 |
|||||||
|
DC輸出 |
電壓 |
0~40V |
0~80V |
0~200V |
0~360V |
0~500V |
0~750V |
0~1000V |
|
電流 |
0~60A |
0~60A |
0~25A |
0~15A |
0~10A |
0~7.5A |
0~5A |
|
|
功率 |
0~1.5kW |
0~1.5kW |
0~1.5kW |
0~1.5KW |
0~1.5kW |
0~1.5kW |
0~1.5kW |
|
|
效率 |
≤92% |
≤92% |
≤93% |
≤93% |
≤92% |
≤92% |
≤92% |
|
|
編程精度 |
電壓 |
≤±(0.05%+0.04%FS) |
||||||
|
電流 |
≤±(0.15%+0.1%FS) |
|||||||
|
功率 |
≤±0.8%FS |
|||||||
|
回讀精度 |
電壓 |
≤±(0.05%+0.04%FS) |
||||||
|
電流 |
≤±(0.15%+0.1%FS) |
|||||||
|
功率 |
≤±0.8%FS |
|||||||
|
紋波及噪聲 |
RMS(20Hz-300kHz) |
10mVrms |
10mVrms |
20mVrms |
40mVrms |
50mVrms |
75mVrms |
100mVrms |
|
P-P(20Hz-20MHz) |
100mVpp |
100mVpp |
175mVpp |
250mVpp |
325mVpp |
500mVpp |
650mVpp |
|
|
源效應 |
電壓 |
≤0.02%FS (±10%ΔUAC輸入) |
||||||
|
電流 |
≤0.05%FS (±10%ΔUAC輸入) |
|||||||
|
負載效應 |
電壓 |
≤0.05%FS（0-100%的負載調整率） |
||||||
|
電流 |
≤0.15%FS（0-100%ΔUDC的負載調整率） |
|||||||
|
模擬接口 |
規格 |
內置15-針D-Sub母插，電隔離 |
||||||
|
信號范圍 |
0~5V或0~10V(可切換) |
|||||||
|
U / I / P精確度 |
0~10V: ≤0.2%FS ?0~5V: ≤0.4%FS |
|||||||
|
動態響應 |
負載調整需時 |
≤2ms（負載從10-100%調整） |
||||||
|
時間 |
輸出電壓上升時間 |
最大30ms（10~90%滿量程） |
||||||
|
保護功能 |
OTP ,OVP ,OCP ,OPP ,PF |
|||||||
|
通訊接口 |
RS232/RS485/CAN/GPIB/USB/LAN等可選通訊接口 |
|||||||
|
并聯操作 |
可實現，通過真實主-從操作，可連接多達10臺產品（經共享總線) |
|||||||
|
工作環境 |
室內型；工作溫度：0~50℃，濕度：<80%, 無凝露，儲存溫度：-20~70℃，海拔：<2000m |
|||||||
|
隔離耐壓 |
1000VDC（輸出對大地） |
|||||||
|
體積W×H×D(mm) |
482mm×88mm×455mm (W×H×D) ?標準機箱，高度2U |
|||||||
|
重量 |
10.8kg |
|||||||
|
型號 3KW |
PDS 2030-200F |
PDS 2080-120F |
PDS 2200-50F |
PDS 2360-30F |
PDS 2500-20F |
PDS 2750-15F |
PDS 21000-10F |
|
|
AC輸入 |
相數 |
1ph+N+PE |
||||||
|
電壓 |
220VAC±10% |
|||||||
|
頻率 |
45~66Hz |
|||||||
|
功率因數 |
≥0.99 |
|||||||
|
DC輸出 |
電壓 |
0~30V |
0~80V |
0~200V |
0~360V |
0~500V |
0~750V |
0~1000V |
|
電流 |
0~200A |
0~120A |
0~50A |
0~30A |
0~20A |
0~15A |
0~10A |
|
|
功率 |
0~3kW |
0~3kW |
0~3kW |
0~3kW |
0~3kW |
0~3kW |
0~3kW |
|
|
效率 |
≤92% |
≤92% |
≤93% |
≤93% |
≤92% |
≤93% |
≤93% |
|
|
編程精度 |
電壓 |
≤±(0.05%+0.04%FS) |
||||||
|
電流 |
≤±(0.15%+0.1%FS) |
|||||||
|
功率 |
≤±0.8%FS |
|||||||
|
回讀精度 |
電壓 |
≤±(0.05%+0.04%FS) |
||||||
|
電流 |
≤±(0.15%+0.1%FS) |
|||||||
|
功率 |
≤±0.8%FS |
|||||||
|
紋波及噪聲 |
RMS(20Hz-300kHz) |
10mVrms |
10mVrms |
20mVrms |
40mVrms |
50mVrms |
75mVrms |
100mVrms |
|
P-P(20Hz-20MHz) |
100mVpp |
100mVpp |
175mVpp |
250mVpp |
325mVpp |
500mVpp |
650mVpp |
|
|
源效應 |
電壓 |
≤0.02%FS (±10%ΔUAC輸入) |
||||||
|
電流 |
≤0.05%FS (±10%ΔUAC輸入) |
|||||||
|
負載效應 |
電壓 |
≤0.05%FS（0-100%的負載調整率） |
||||||
|
電流 |
≤0.15%FS（0-100%ΔUDC的負載調整率） |
|||||||
|
模擬接口 |
規格 |
內置15-針D-Sub母插，電隔離 |
||||||
|
信號范圍 |
0~5V或0~10V(可切換) |
|||||||
|
U / I / P精確度 |
0~10V: ≤0.2%FS ?0~5V: ≤0.4%FS |
|||||||
|
動態響應時間 |
負載調整需時 |
≤2ms（負載從10-100%調整） |
||||||
|
輸出電壓上升時間 |
最大30ms（10~90%滿量程） |
|||||||
|
保護功能 |
OTP ,OVP ,OCP ,OPP ,PF |
|||||||
|
通訊接口 |
RS232/RS485/CAN/GPIB/USB/LAN等可選通訊接口 |
|||||||
|
并聯操作 |
可實現，通過真實主-從操作，可連接多達10臺產品（經共享總線) |
|||||||
|
工作環境 |
室內型；工作溫度：0~50℃，濕度：<80%, 無凝露，儲存溫度：-20~70℃，海拔：<2000m |
|||||||
|
隔離耐壓 |
1000VDC（輸出對大地） |
|||||||
|
體積W×H×D(mm) |
482mm×88mm×455mm (W×H×D) ?標準機箱，高度2U |
|||||||
|
重量 |
13.5kg |
|||||||
| 產品型號 | 電壓范圍 | 電流范圍 | 功率范圍 | 通訊方式 |
| PDS 2040-50F | 0…40V | 0…50A | 0…750W | RS-232/USB |
| PDS 2080-30F | 0…80V | 0…30A | 0…750W | RS-232/USB |
| PDS 2200-12F | 0…200V | 0…12A | 0…750W | RS-232/USB |
| PDS 2360-7F | 0…360V | 0…7A | 0…750W | RS-232/USB |
| PDS 2500-5F | 0…500V | 0…5A | 0…750W | RS-232/USB |
| PDS 2750-3F | 0…750V | 0…3A | 0…750W | RS-232/USB |
| PDS 21000-2F | 0…1000V | 0…2A | 0…750W | RS-232/USB |
| PDS 2040-60F | 0…40V | 0…60A | 0…1500W | RS-232/USB |
| PDS 2080-60F | 0…80V | 0…60A | 0…1500W | RS-232/USB |
| PDS 2200-25F | 0…200V | 0…25A | 0…1500W | RS-232/USB |
| PDS 2360-15F | 0…360V | 0…15A | 0…1500W | RS-232/USB |
| PDS 2500-10F | 0…500V | 0…10A | 0…1500W | RS-232/USB |
| PDS 2750-7F | 0…750V | 0…7.5A | 0…1500W | RS-232/USB |
| PDS 21000-5F | 0…1000V | 0…5A | 0…1500W | RS-232/USB |
| PDS 2030-200F | 0…30V | 0…200A | 0…3000W | RS-232/USB |
| PDS 2040-120F | 0…40V | 0…120A | 0…3000W | RS-232/USB |
| PDS 2080-120F | 0…80V | 0…120A | 0…3000W | RS-232/USB |
| PDS 2200-50F | 0…200V | 0…50A | 0…3000W | RS-232/USB |
| PDS 2360-30F | 0…360V | 0…30A | 0…3000W | RS-232/USB |
| PDS 2500-20F | 0…500V | 0…20A | 0…3000W | RS-232/USB |
| PDS 2750-15F | 0…750V | 0…15A | 0…3000W | RS-232/USB |
| PDS 21000-10F | 0…1000V | 0…10A | 0…3000W | RS-232/USB |
