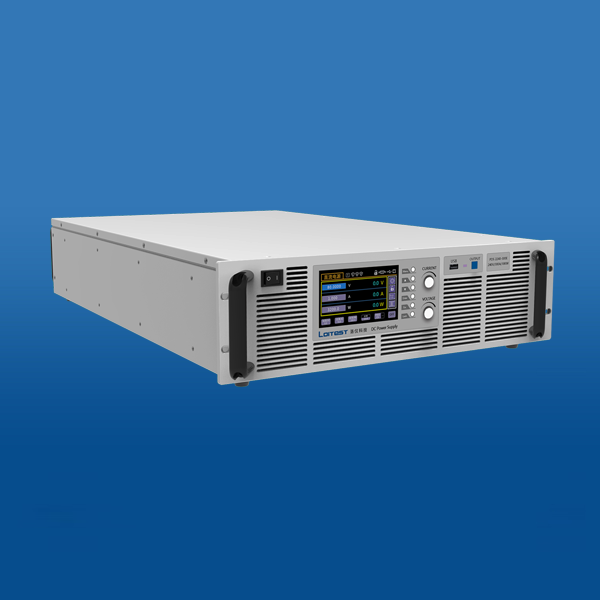

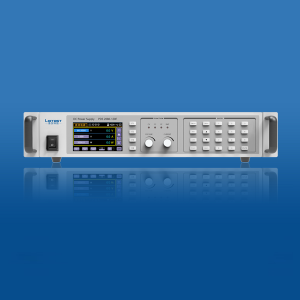

PDS 2000E系列寬范圍直流電源，可提供6KW～18KW 的功率輸出，電壓范圍80V～2400V，單機電流可達1000A。具有功率密度高、低紋波噪聲、動態響應速度快、長時間工作可靠性高等特點。
主要特點:
■ 輸入電壓：AC 380V±10%
■ 電壓范圍：0~2400V可選
■ 電流范圍：0~1000A可選
■ 電壓精度≤0.02%+0.02%F.S
■ 電流精度≤≤0.05%+0.05%F.S
■ 功率范圍：0~18KW可選，支持并聯擴展至更大功率
■ 效率高達95%
■ 自動量程輸出，靈活的功率調整輸出級
■ 高精度/高穩定性
■ 面板編程功能
■ 主從控制功能
■ 多種保護功能 (OVP, OCP, OPP, OTP)
■ 內置控制界面，支持SCPI指令語言
■ 通訊接口：RS-232/USB/LAN
■ 智能溫控風扇制冷，降低噪音
■ 彩屏控制面板，可顯示實際值，設定值，狀態與報警信息
顯示與控制
PDS 2000E系列直流電源的設定值、實際值與狀態都能同一時間清晰顯示于屏幕上，讓用戶一覽無遺。所有輸出參數的監控功能有助于減少測試設備，且?guī)缀醪恍枰惭b外部的監控硬件與軟件。產品支持面板編輯，與控制面板上的按鍵及旋鈕，結合操作，可以給用戶帶來簡單快捷的使用體驗。
級聯功能
PDS 2000E系列直流電源可單獨使用，也可采用主從機并聯功能，最大程度發揮產品使用靈活性。采用特定均流設計功能，確保每個電源模塊均流平衡，保證產品輸出的一致性。當有更大功率需求，可選擇相同規格電源，進行最多10臺并聯，通過并聯多個電源，可以組成一個更大功率的主電源系統，功率高達180KW，其電源系統的搭建快速而有彈性，并聯之后的電源仍能達到單機電源的標準和操作便捷性。
寬范圍輸出
PDS 2000E直流電源均具有真正的寬范圍功能，也稱為“自動量程電源”，與標準電源的矩形輸出相比，自動量程電源能夠在不超出最大額定功率的情況下，以更多電壓對應更多電流，即在較小電流時自動調整為高電壓，而在電壓較低時調整輸出較大電流。僅用一臺電源即可完成更多場合的測試，滿足更廣泛的測試要求，大幅降低實驗室或自動化測試系統中電源成本及占用空間。
編程功能
支持在顯示面板編程功能，也可以通過優盤在電腦上進行內容編輯各種電壓、電流變化的測試程序，然后通過接口導入設備，無需連接計算機，實現設備的自動運行功能。
保護功能
可設定過壓保護極限值(OVP)、以及過流保護極限值(OCP)與過功率保護極限值(OPP)。一旦因誤操作超過了這三個極限值中的一個，直流輸出會立即切斷，在顯示器和接口端還會發出報警狀態信號。
CC&CV優先模式（選配）
用戶可以通過選擇CC/CV環路的響應速度以及環路工作模式，來決定輸出是電壓高速模式還是電流無過沖模式，此功能適用于諸如大功率集成電路的測試、充放電測試、軍用和汽車電子的電源瞬變仿真和表征等。
內阻模擬功能（選配）
真實的硬件內阻模擬與調整，具內阻模擬設定，提供高精度的內阻調整功能，可以輕松模擬啟動電機、充電電池、燃料電池及其他器件等內阻的變化。
|
技術參數 |
PDS 2080-300E |
PDS 2500-60E |
PDS 2800-50E |
|
|
交流輸入 |
||||
|
電壓范圍 |
320V~480VAC |
|||
|
頻率范圍 |
45-65Hz |
|||
|
功率因素 |
≈0.99 |
|||
|
直流輸出 |
||||
|
電壓范圍 |
0～80V |
0～500V |
0～800V |
|
|
電流范圍 |
0～300A |
0～60A |
0～50A |
|
|
功率范圍 |
0～6KW |
0～6KW |
0～6KW |
|
|
過壓保護范圍 |
最大額定電壓110% |
|||
|
過流保護范圍 |
最大額定電流110% |
|||
|
過功率保護范圍 |
最大額定功率110% |
|||
|
電壓參數 |
||||
|
調整范圍 |
0～100%（額定最大電壓） |
|||
|
精確度（23℃±5℃條件下） |
≤0.02%+0.02%F.S |
|||
|
紋波 |
P-P(20Hz-20MHz) |
≤120mVpp(MAX:≤200mVpp) |
≤200mVpp(MAX:≤500mVpp) |
≤800mVpp(MAX:≤1.2Vpp) |
|
RMS(20Hz-300kHz) |
≤20mVrms |
≤80mVrms |
≤200mVrms |
|
|
顯示器精確度 |
≤0.1%F.S |
|||
|
顯示器分辨率 |
0.001V |
|||
|
上升時間（負載從10%-90%） |
≤30ms |
|||
|
下降時間（100%滿負載） |
≤80ms |
|||
|
放電時間 |
<10s |
|||
|
電流參數 |
||||
|
調整范圍 |
0～100%（額定最大電流） |
|||
|
精確度（23℃±5℃條件下） |
≤0.05%+0.05%F.S |
|||
|
顯示器精確度 |
≤0.2%F.S |
|||
|
顯示器分辨率 |
0.001A |
|||
|
功率參數 |
||||
|
調整范圍 |
0～Pmax（額定最大功率） |
|||
|
精確度（23℃±5℃條件下） |
≤1% FS |
|||
|
顯示器精確度 |
≤1.2% F.S |
|||
|
顯示器分辨率 |
0.01W |
|||
|
效率1) |
≈93% |
|||
|
技術參數 |
PDS 2080-600E |
PDS 2500-120E |
PDS 2800-100E |
PDS 21000-50E |
PDS 21600-40E |
|
|
交流輸入 |
||||||
|
電壓范圍 |
320V~480VAC |
|||||
|
頻率范圍 |
45-65Hz |
|||||
|
功率因素 |
≈0.99 |
|||||
|
直流輸出 |
||||||
|
電壓范圍 |
0～80V |
0～500V |
0～800V |
0～1000V |
0～1600V |
|
|
電流范圍 |
0～600A |
0～120A |
0～100A |
0～50A |
0～40A |
|
|
功率范圍 |
0～12KW |
0～12KW |
0～12KW |
0～12KW |
0～12KW |
|
|
過壓保護范圍 |
最大額定電壓110% |
|||||
|
過流保護范圍 |
最大額定電流110% |
|||||
|
過功率保護范圍 |
最大額定功率110% |
|||||
|
電壓參數 |
||||||
|
調整范圍 |
0～100%（額定最大電壓） |
|||||
|
精確度（23℃±5℃條件下） |
≤0.02%+0.02%F.S |
|||||
|
紋波 |
P-P(20Hz-20MHz) |
≤120mVpp (MAX:≤200mVpp) |
≤200mVpp (MAX:≤500mVpp) |
≤320mVpp (MAX:≤800mVpp) |
≤500mVpp (MAX:≤1Vpp) |
≤600mVpp (MAX:≤1.5Vpp) |
|
RMS(20Hz-300kHz) |
≤20mVrms |
≤80mVrms |
≤200mVrms |
≤300mVrms |
≤500mVrms |
|
|
顯示器精確度 |
≤0.1%F.S |
|||||
|
顯示器分辨率 |
0.001V |
|||||
|
上升時間（負載從10%-90%） |
≤30ms |
|||||
|
下降時間（100%滿負載） |
≤80ms |
|||||
|
放電時間 |
<10s |
|||||
|
電流參數 |
||||||
|
調整范圍 |
0～100%（額定最大電流） |
|||||
|
精確度（23℃±5℃條件下） |
≤0.05%+0.05%F.S |
|||||
|
顯示器精確度 |
≤0.2%F.S |
|||||
|
顯示器分辨率 |
0.001A |
|||||
|
功率參數 |
||||||
|
調整范圍 |
0～Pmax（額定最大功率） |
|||||
|
精確度（23℃±5℃條件下） |
≤1% FS |
|||||
|
顯示器精確度 |
≤1.2% F.S |
|||||
|
顯示器分辨率 |
0.01W |
|||||
|
效率1) |
≈93% |
|||||
|
技術參數 |
PDS 2080-1000E |
PDS 2240-300E |
PDS 2500-180E |
PDS 2800-150E |
PDS 21000-60E |
|
|
交流輸入 |
||||||
|
電壓范圍 |
320V~480VAC |
|||||
|
頻率范圍 |
45-65Hz |
|||||
|
功率因素 |
≈0.99 |
|||||
|
直流輸出 |
||||||
|
電壓范圍 |
0～80V |
0～240V |
0～500V |
0～800V |
0～1000V |
|
|
電流范圍 |
0～1000A |
0～300A |
0～180A |
0～150A |
0～60A |
|
|
功率范圍 |
0～18KW |
0～18KW |
0～18KW |
0～18KW |
0～18KW |
|
|
過壓保護范圍 |
最大額定電壓110% |
|||||
|
過流保護范圍 |
最大額定電流110% |
|||||
|
過功率保護范圍 |
最大額定功率110% |
|||||
|
電壓參數 |
||||||
|
調整范圍 |
0～100%（額定最大電壓） |
|||||
|
精確度（23℃±5℃條件下） |
≤0.02%+0.02%F.S |
|||||
|
紋波 |
P-P(20Hz-20MHz) |
≤120mVpp (MAX:≤200mVpp) |
≤120mVpp (MAX:≤300mVpp) |
≤200mVpp (MAX:≤500mVpp) |
≤320mVpp (MAX:≤800mVpp) |
≤600mVpp (MAX:≤1.5Vpp) |
|
RMS(20Hz-300kHz) |
≤20mVrms |
≤80mVrms |
≤100mVrms |
≤300mVrms |
≤500mVrms |
|
|
顯示器精確度 |
≤0.1%F.S |
|||||
|
顯示器分辨率 |
0.001V |
|||||
|
上升時間（負載從10%-90%） |
≤30ms |
|||||
|
下降時間（100%滿負載） |
≤80ms |
|||||
|
放電時間 |
<10s |
|||||
|
電流參數 |
||||||
|
調整范圍 |
0～100%（額定最大電流） |
|||||
|
精確度（23℃±5℃條件下） |
≤0.05%+0.05%F.S |
|||||
|
顯示器精確度 |
≤0.2%F.S |
|||||
|
顯示器分辨率 |
0.001A |
|||||
|
功率參數 |
||||||
|
調整范圍 |
0～Pmax（額定最大功率） |
|||||
|
精確度（23℃±5℃條件下） |
≤1% FS |
|||||
|
顯示器精確度 |
≤1.2% F.S |
|||||
|
顯示器分辨率 |
0.01W |
|||||
|
效率1) |
≈93% |
|||||
|
技術參數 |
PDS 21600-50E |
PDS 22400-40E |
|
|
交流輸入 |
|||
|
電壓范圍 |
320V~480VAC |
||
|
頻率范圍 |
45-65Hz |
||
|
功率因素 |
≈0.99 |
||
|
直流輸出 |
|||
|
電壓范圍 |
0～1600V |
0～2400V |
|
|
電流范圍 |
0～50A |
0～40A |
|
|
功率范圍 |
0～18KW |
0～18KW |
|
|
過壓保護范圍 |
最大額定電壓110% |
||
|
過流保護范圍 |
最大額定電流110% |
||
|
過功率保護范圍 |
最大額定功率110% |
||
|
電壓參數 |
|||
|
調整范圍 |
0～100%（額定最大電壓） |
||
|
精確度（23℃±5℃條件下） |
≤0.02%+0.02%F.S |
||
|
紋波 |
P-P(20Hz-20MHz) |
≤600mVpp(MAX:≤1500mVpp) |
≤900mVpp(MAX:≤2250mVpp) |
|
RMS(20Hz-300kHz) |
≤500mVrms |
≤500mVrms |
|
|
顯示器精確度 |
≤0.1%F.S |
||
|
顯示器分辨率 |
0.001V |
||
|
上升時間（負載從10%-90%） |
≤30ms |
||
|
下降時間（100%滿負載） |
≤80ms |
||
|
放電時間 |
<10s |
||
|
電流參數 |
|||
|
調整范圍 |
0～100%（額定最大電流） |
||
|
精確度（23℃±5℃條件下） |
≤0.05%+0.05%F.S |
||
|
顯示器精確度 |
≤0.2%F.S |
||
|
顯示器分辨率 |
0.001A |
||
|
功率參數 |
|||
|
調整范圍 |
0～Pmax（額定最大功率） |
||
|
精確度（23℃±5℃條件下） |
≤1% FS |
||
|
顯示器精確度 |
≤1.2% F.S |
||
|
顯示器分辨率 |
0.01W |
||
|
效率1) |
≈93% |
||
|
其他參數 |
|
|
輸入對外殼 |
2500V DC |
|
輸入對輸出 |
2500V DC |
|
保護功能 |
OVP/OCP/OPP |
|
數字接口 |
RS232/USB/LAN（標配）/GPIB（可選） |
|
并聯操作 |
YES（主從控制：共享總線或模擬接口） |
|
串聯操作 |
YES（主從控制：無） |
|
主從控制 |
YES |
|
制冷方式 |
風冷 |
|
工作溫度 |
-30℃～50℃ |
|
儲存溫度 |
-30℃～60℃ |
|
相對濕度 |
＜80%（無凝露） |
|
使用高度 |
＜2000m |
|
產品重量 |
18KW≈45kg |
|
產品尺寸(寬x高x深) |
482mm x 133mm x 735mm |
|
備注：以上數據測試條件為環境溫度0～45℃，濕度＜80%（無凝露），開機30分鐘后，以2%～100%額定輸出電壓、1%～100%額定輸出電流，補償點為輸出端子，于輸出端子測得平均數據。 |
|
1）100%輸入電壓與100%功率時的典型值
2）備注：18KW功率輸出機型可升級最大功率至20KW，具體指標請與技術確認！
| 產品型號 | 電壓范圍 | 電流范圍 | 功率范圍 | 外觀 |
| PDS 2080-300E | 0…80V | 0…300A | 0…6KW | 3U |
| PDS 2500-60E | 0…500V | 0…60A | 0…6KW | 3U |
| PDS 2800-50E | 0…800V | 0…50A | 0…6KW | 3U |
| PDS 2080-600E | 0…80V | 0…600A | 0…12KW | 3U |
| PDS 2500-120E | 0…500V | 0…120A | 0…12KW | 3U |
| PDS 2800-100E | 0…800V | 0…100A | 0…12KW | 3U |
| PDS 21000-50E | 0…1000V | 0…50A | 0…12KW | 3U |
| PDS 21600-40E | 0…1600V | 0…40A | 0…12KW | 3U |
| PDS 2080-1000E | 0…80V | 0…1000A | 0…18KW | 3U |
| PDS 2240-300E | 0…240V | 0…300A | 0…18KW | 3U |
| PDS 2500-180E | 0…500V | 0…180A | 0…18KW | 3U |
| PDS 2800-150E | 0…800V | 0…150A | 0…18KW | 3U |
| PDS 21000-60E | 0…1000V | 0…60A | 0…18KW | 3U |
| PDS 21600-50E | 0…1600V | 0…50A | 0…18KW | 3U |
| PDS 22400-40E | 0…2400V | 0…40A | 0…18KW | 3U |
選配件
一體式機柜系統： |
■ 結構：標準機柜系統，包含機械件主體、電網連接插頭、急停開關、銅條及主從連線。機柜內布線合理，達到可以開機工作的狀態；機柜內部布置電源線的接入與接出端子，系統組裝完成之后，進行測試，連通上位就可以進行工作。
■ 機柜類型：24U, 36U 或 42U 一體式機柜系統（交鑰匙系統） ■ 機柜尺寸：24U 寬620*深1000*高1200mm |
AC電源輸入線： |
■ 規格：5M、10M、15M、20M
■ 型號命名：EN6-505 |
正負輸出硅膠軟線： |
■ 規格：（2M）：40A、60A、80A、100A、150A、200A、300A、400A、510A、600A
■ 型號命名：EU2-60 |
正負輸出編織線： |
■ 規格：（2M）：300A、500A、600A、1000A、1500A、2000A
■ 型號命名：EU2K-300 |
專用周轉箱：箱.png) |
■ 規格：?1U、?2U、1U、2U、3U、4U等
■ 型號命名：E-NU |
